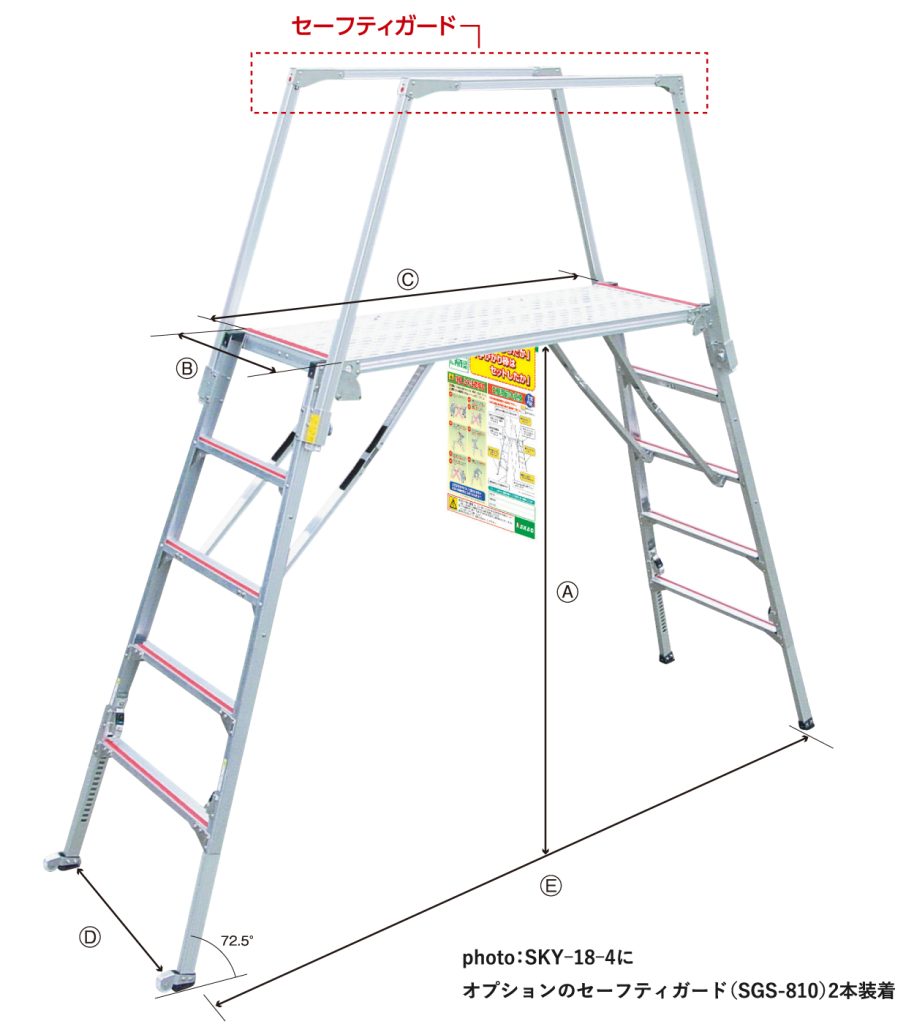

製品スペック表
■最大使用質量：150kg
| 型式 | 垂直高（mm）Ⓐ | 天板部（mm） | 設置寸法（mm） | 収納寸法（mm） | 踏さん数 | 質量（㎏） | 手がかり棒 | キャスター（オプション付） | 取扱いポップ | 税抜価格（円） | 税込価格（円） | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 幅Ⓑ | 長さⒸ | 幅Ⓓ | 長さⒺ | 幅 | 長さ | 厚さ | |||||||||
| SKY-11 | 780～1140 | 520 | 1560 | 675～741 | 2228～2456 | 680 | 1700 | 180 | 2 | 17.3 | オプション | φ50片側2個 | 1枚標準 | 133,200 | 146,520 |
| SKY-15 | 1120～1480 | 737～803 | 2441～2669 | 740 | 1710 | 260 | 3 | 23.6 | 4本標準 | 172,800 | 190,080 | ||||
| SKY-18 | 1460～1820 | 799～865 | 2654～2882 | 800 | 1720 | 280 | 4 | 26.9 | 195,800 | 215,380 | |||||

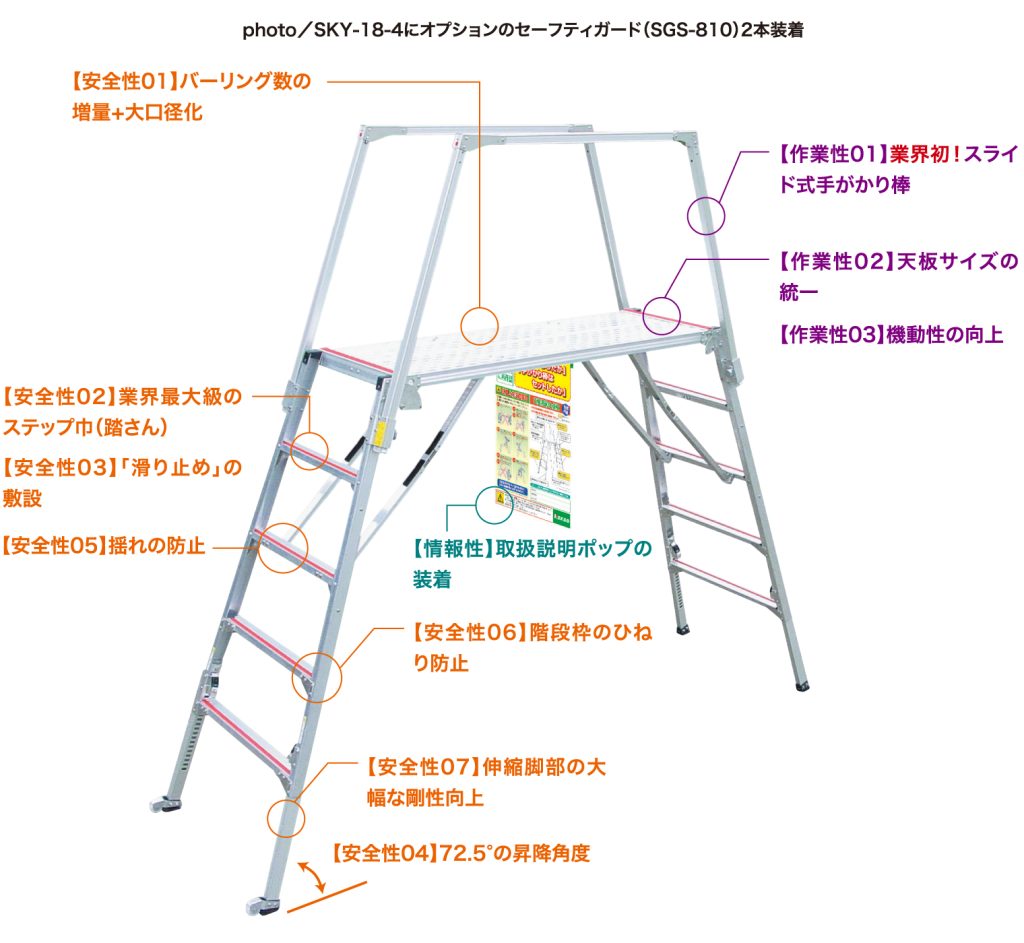

安全性・作業性の高い設計
安全性を詳しく見る
◆ スベリ・踏み外しの減少

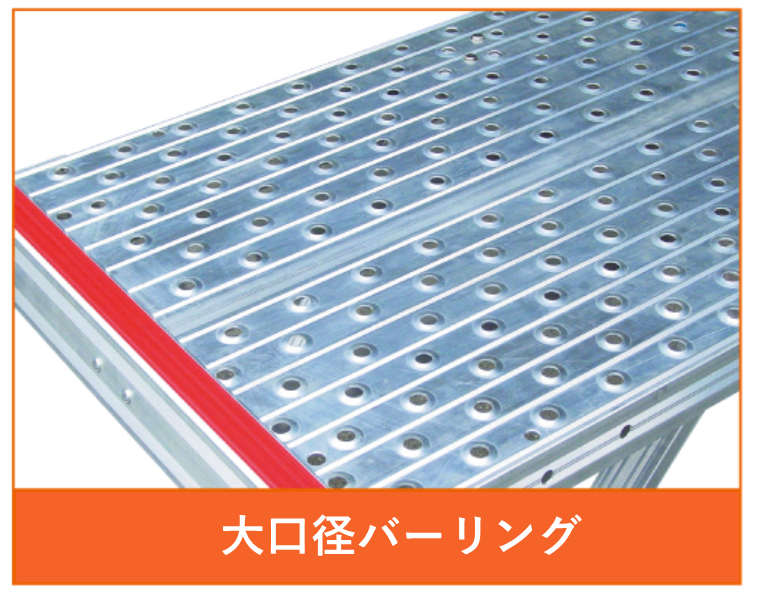

【01】バーリング数の増量+大口径化
天板上のパーリング数を約倍増し、350穴へ増量。
また、パーリング径も12mmと大口径化することで、滑り止め効果の向上と、ケレン等の付着物残滅対策を施しました。
安全性と経済性を兼ねたデザインです。
【02】業界最大級のステップ巾（踏さん）
ステップ巾（踏さん）は業界最大級の60mm
【03】 「滑り止め」の敷設
滑り止めモールは、端部の視認性を高めるために警告色の「赤」を採用。
ステップ
昇降時の踏み外しを防止します。
天板両端（妻側）
天板作業時のスベリを防止します。
【04】 72.5°の昇降角度
昇降者の踏み外し防止を目的に、階段枠の角度を一般的な可搬式作業台の75°から72.5°としました。
天板上からも全ステップが視認でき、安全性と作業性を向上させました。
◆ 剛性アップ

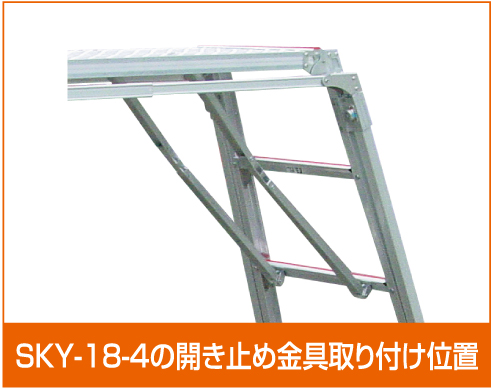

【05】 揺れの防止
機材の安定度を上げるため、最も高い「SKY-18」については、開き止め金具の取付け位置を上から2段目のステップとし、階段枠と天板を結ぶ三角形（図参照）の支点距離を長くするとこで揺れを防止し、安定度を向上させました。
【06】 階段枠のひねり防止
上部ステップの二重補強と、下部ステップの合体型ブラケットにより、階段枠のひねりを防止。
【07】 伸縮脚部の大幅な剛性向上
楽駝の伸縮脚は、前後左右からの衝撃耐久性を向上させるため、横巾の広い伸縮脚としました。
業界最強の伸縮脚と自負しています。
作業性を詳しく見る
【1】スライド式手がかり棒
「楽駝」の手がかり棒は新発想のスライド式なので、ステップ（踏さん）に乗らずとも、接地面から予めセットが可能。
また、狭い場所でもセットが可能です。
回転運動ではないため、セットの際に設置面積以上を必要としません。狭い場所でのセットアップ時に有効です。
【2】天板サイズの統一
天板は全サイズW：520 × L：1,560mmに統一
広い作業面積の提供や、オプションの共有化を行いました。
天板面積は業界最大級の0.81㎡です。

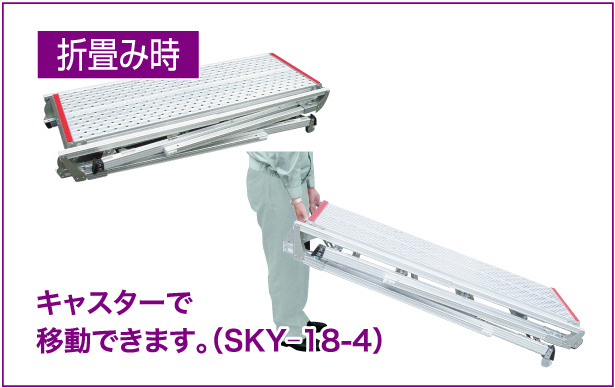

【3】機動性の向上
SKY-15とSKY-18にオプション設定のセーフティガードは、装着したまま折畳みができ、組み立て・分解を必要としません。
さらにSKY-18はカート感覚で移動できます。
【対象商品：SKY-15／SKY-18】
情報性を詳しく見る
取扱説明ポップの装着
取扱説明書は「楽駝」をご利用いただく上で、操作方法や組み立て方、注意事項や守っていただきたい内容などを記載した大切な情報です。
「楽駝」は、必要な情報が必要なときにすぐご確認いただけるよう、取扱い説明をポップにして、標準装着しています。
オプション一覧 ［より安全な作業へのご提案］
①セーフティガード（SGS-810）
●側方の端部をお知らせします。（セーフティガードは補助手すり機能とは異なります。）
●手がかり棒に装着したまま収納することができます。

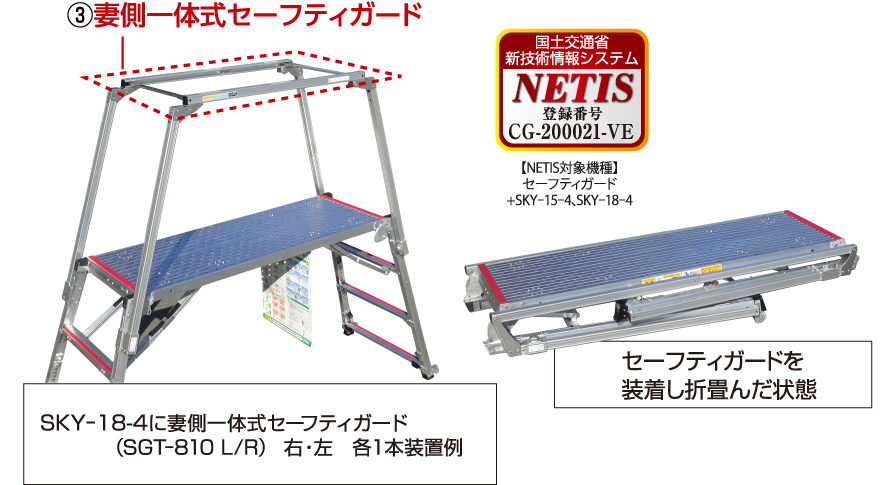

②妻側一体式セーフティガード
（SGT-810L/R）
●側方の端部をお知らせします。（セーフティガードは補助手すり機能とは異なります。）
●手がかり棒に装着したまま収納することができます。
●妻側一体式セーフティガードは左右がありますのでご注意ください。
③11用妻側一体式セーフティガード
（SG11T-810）
●側方の端部をお知らせします（セーフティガードは補助手すり機能とは異なります）
●SKY-11用手掛かり棒（受金付）（R/L）との併用で四方囲みが可能になりました。
●取付けには、SKY-11用手がかり棒（受金付）（SKY-TE11L/R）が必要です。
④SKY-11用手がかり棒（受金付）
（SKY-TE11L/R）
11用妻側一体式セーフティガードとの併用で四方囲みが可能になりました。
取付けたままの収納ができます。

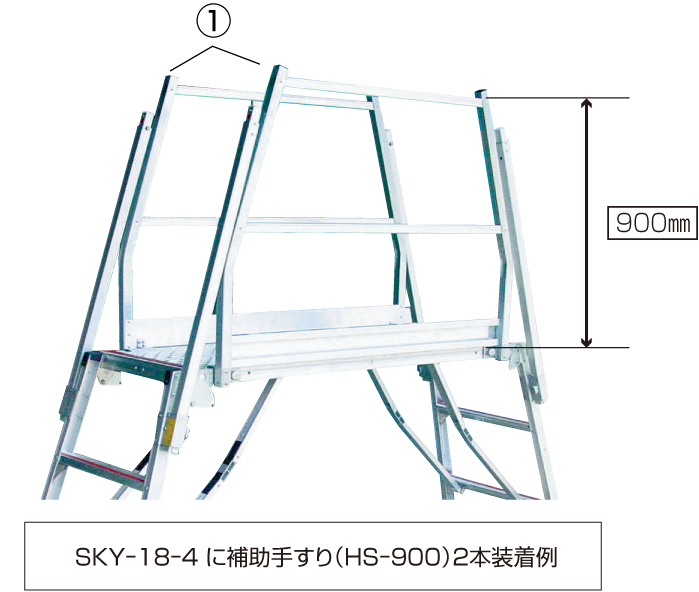

⑤SKY用補助手すり（HS-900）
●楽駝の補助手すりは仮設工業会「墜落防止設備等に関する技術基準」手すり第二種に準じた強度を保有しています。
●安全帯等の固定は行なわないでください。
●取り付けたままの収納はできません。
●中さんと幅木（h：100mm）がついています。

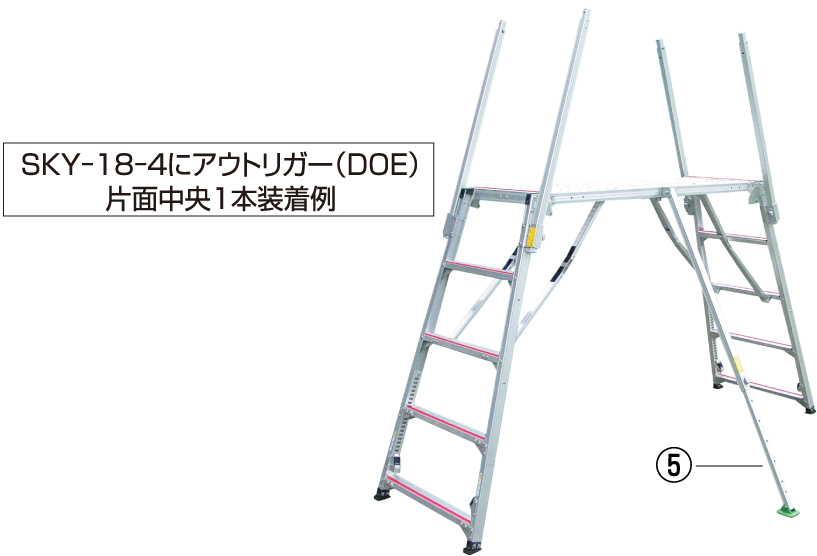

⑥アウトリガー（DOE）
●横転防止を目的にアウトリガーをご用意いたしました。
●アウトリガーを２本ご用意頂ければ、片面二箇所・両面中央など、場所や本数を変えられる様工夫しました。
⑦11用アウトリガー（DOE-11）
●横転防止を目的にアウトリガーをご用意いたしました。
●アウトリガーを２本ご用意頂ければ、片面二箇所・両面中央など、場所や本数を変えられる様工夫しました。

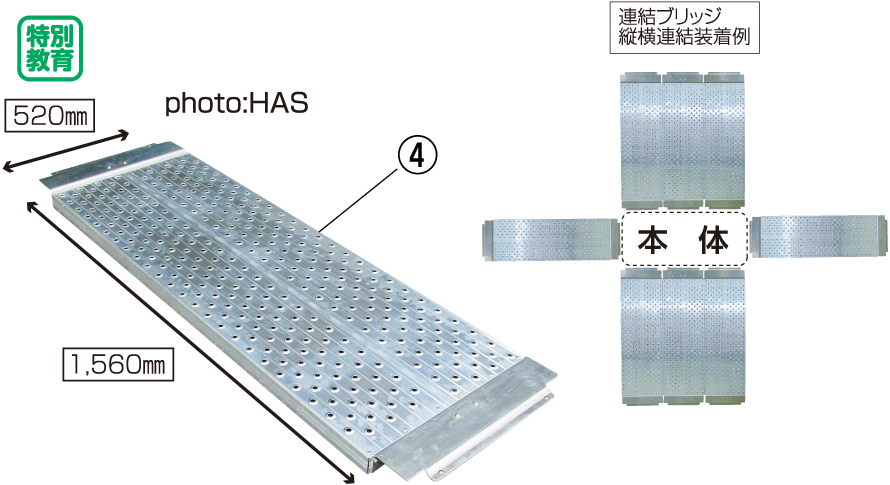

⑧SKY用連結ブリッジ（HAS）
●連結ブリッジは縦横兼用としたことで、在庫運用も簡素化できます。
●縦・横を組み合わせると敷き詰めることもできます。
●補助手すり（HS-900）を装着できます。

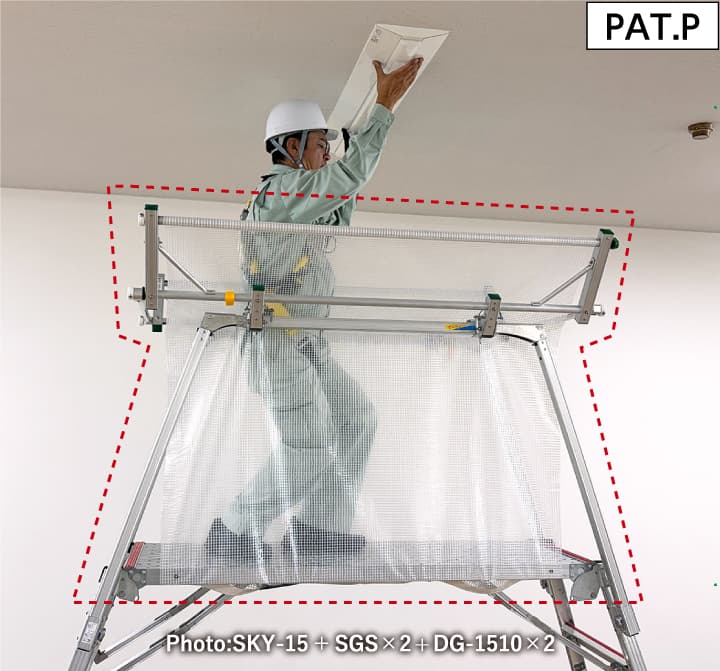

NEW⑨ドロップガード 楽駝 / 勇馬用（DG-1510）
作業中の落下物防止に！！
リニューアル工事などの際に工具や材料等の落下防止に役立ちます。

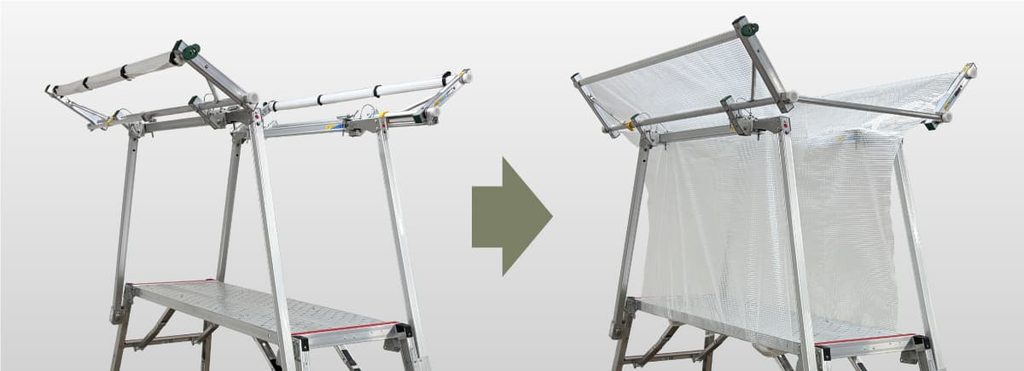

■工具を使わず簡単に取付けが可能です。
※ドロップガードの取付けにはセーフティガードまたは妻側一体式セーフティガードの使用が必要です。

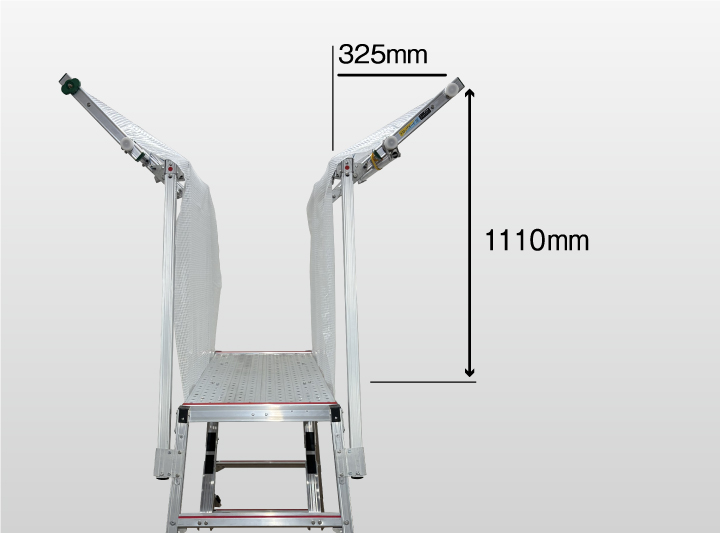

■作業床よりも外側の落下を防止
■妻側バーで四方囲いにも対応
【注意】
・鋭利な物を落とした場合、シートが破れて机上に落下するおそれがあります。
・作業者を含む重量物の落下は想定しておりません。
・製品に体重をかけたり、シート部に物を置かないでください。
製品スペック表
（※1）妻側一体式セーフティガード使用時
| 型式 | 使用時シート寸法（mm） | 収納寸法（mm） | 張り出し幅（mm） | 1枠質量（㎏） | 税抜価格（円） | 税込価格（円） | |||
|---|---|---|---|---|---|---|---|---|---|
| 高さ | 長さ | 幅 | 長さ | 厚さ | |||||
| DG-1510 | 1110（※1） | 1370 | 1565 | 445 | 130 | 325 | 4.0 | 60,000 | 66,000 |
■本体の両側に設置する場合は、ドロップガードが2本必要です。 ※1本につき別途運賃
オプション組合せ可否表
| 製品名 | 型式 | 質量（kg） | 税抜価格（円） | 税込価格（円） | SKY-11 | SKY-15 | SKY-18 |
|---|---|---|---|---|---|---|---|
| ①セーフティガード | SGS-810 | 1.4 | 15,500 | 17,050 | – | ● | ● |
| ②妻側一体式セーフティガードR | SGT-810R | 1.7 | 24,200 | 26,620 | – | ● | ● |
| ②妻側一体式セーフティガードL | SGT-810L | 1.7 | 24,200 | 26,620 | – | ● | ● |
| ③11用妻側一体式セーフティガード | SG11T-810 | 1.7 | 24,200 | 26,620 | ●※1 | – | – |
| ④SKY-11用手がかり棒(受金付)R | SKY-TE11R | 0.8 | 11,800 | 12,980 | ●※2 | – | – |
| ④SKY-11用手がかり棒(受金付)L | SKY-TE11L | 0.8 | 11,800 | 12,980 | ●※2 | – | – |
| ⑤SKY用補助手すり | HS-900 | 4.1 | 50,500 | 55,550 | ● | ● | ● |
| ⑥アウトリガー | DOE | 1.8 | 22,200 | 24,420 | – | ● | ● |
| ⑦11用アウトリガー | DOE-11 | 1.5 | 22,200 | 24,420 | ● | – | – |
| ⑧SKY用連結ブリッジ | HAS | 8.5 | 65,200 | 71,720 | ● | ● | ● |
| ⑨ドロップガード 楽駝 / 勇馬用 ※3 |
DG-1510 | 1枠 4.0 | 60,000 | 66,000 | ▲ | ● | ● |
※1 取付けにはSKY-11用手がかり棒（SKY-11TEL/R）が必要です。
※2 本体への取付けはお客さまにてお願いいたします。
※3 ドロップガードの取付け（▲）には、11用手がかり棒（受金付）と、11用妻側一体式セーフティガードの使用が必要です。
ドロップガードの取付け（●）には、セーフティガードまたは妻側一体式セーフティガードの使用が必要です。
