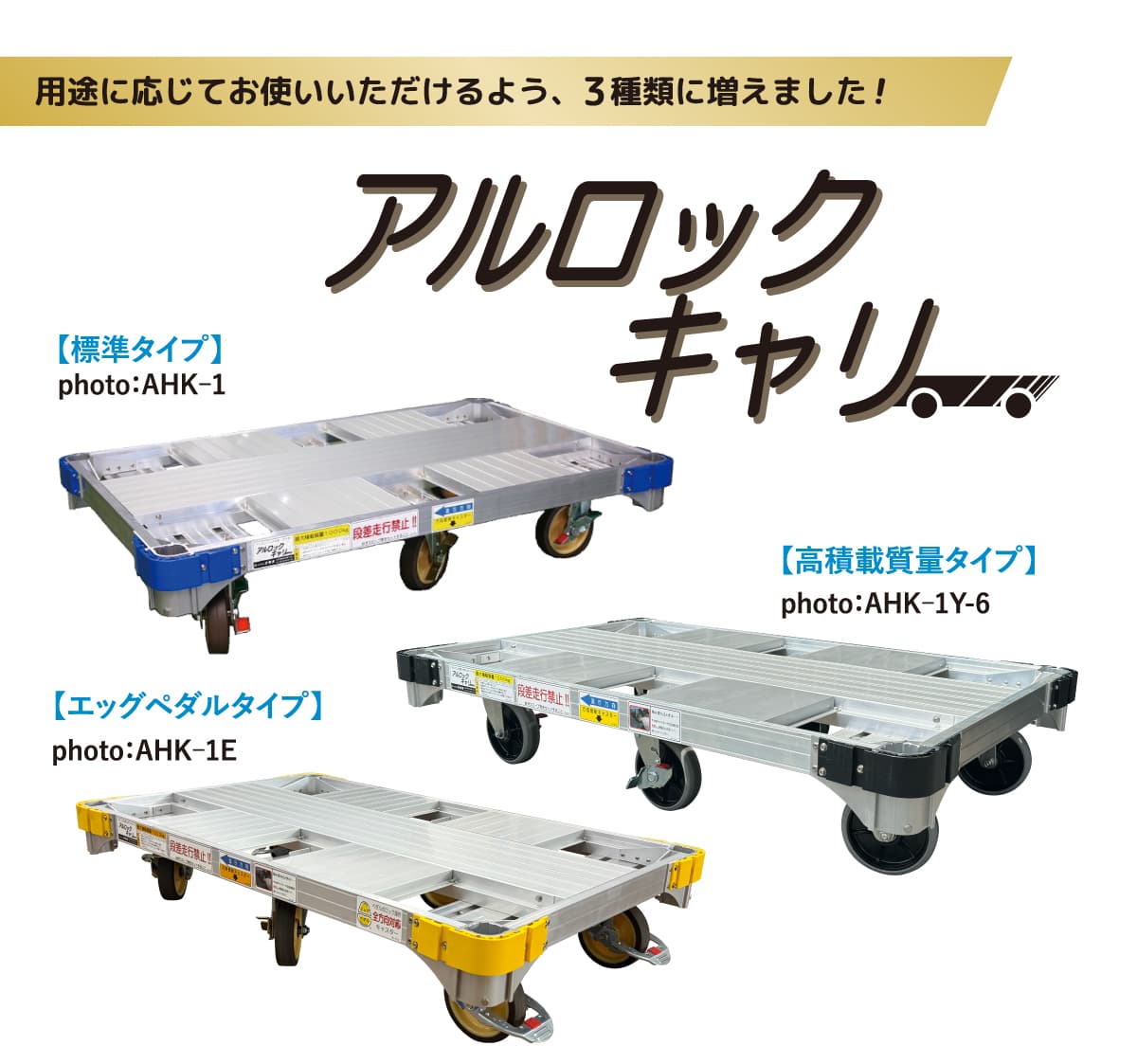

標準タイプ AHKシリーズ

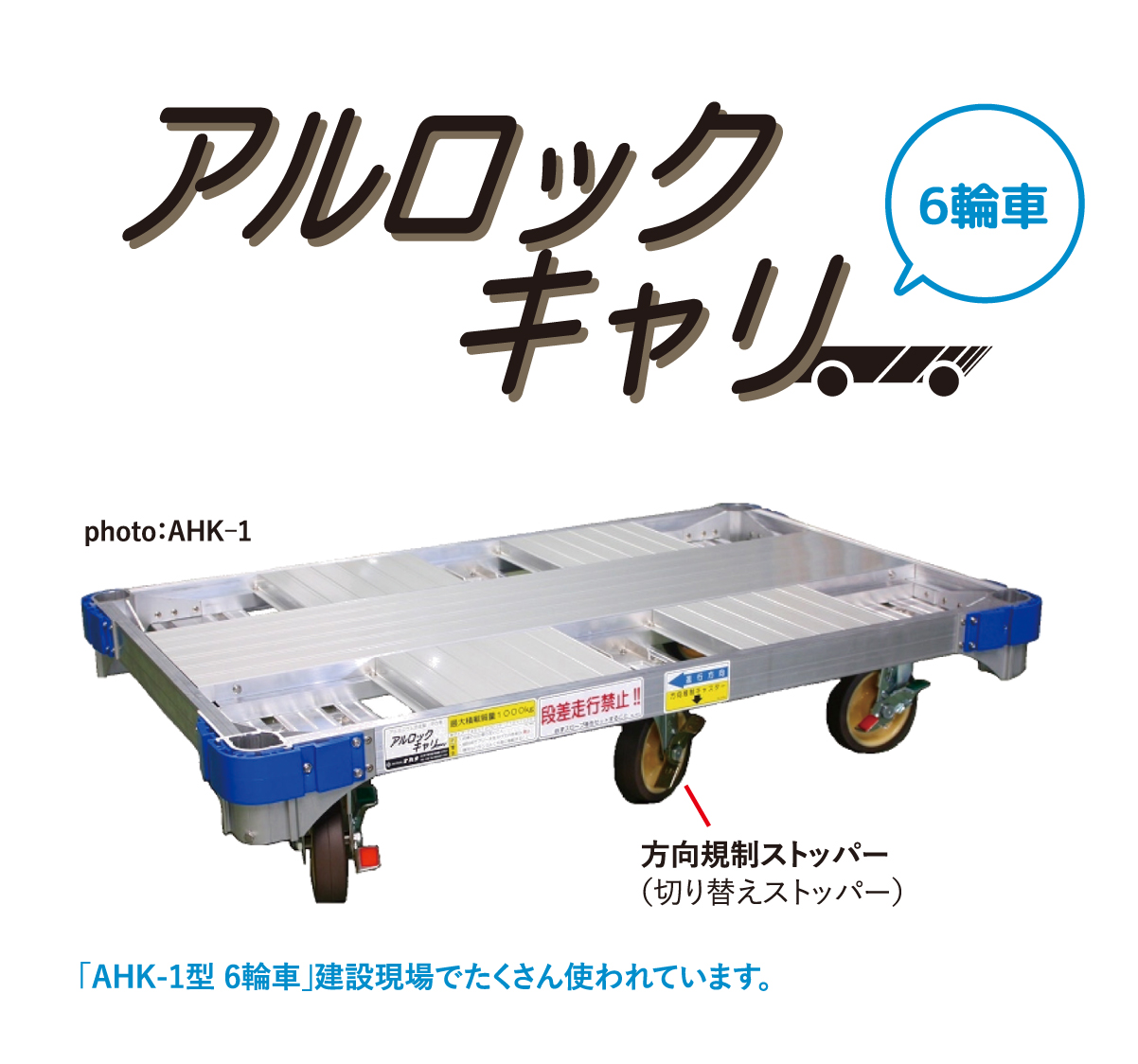

この台車、建設現場でたくさん使われています。

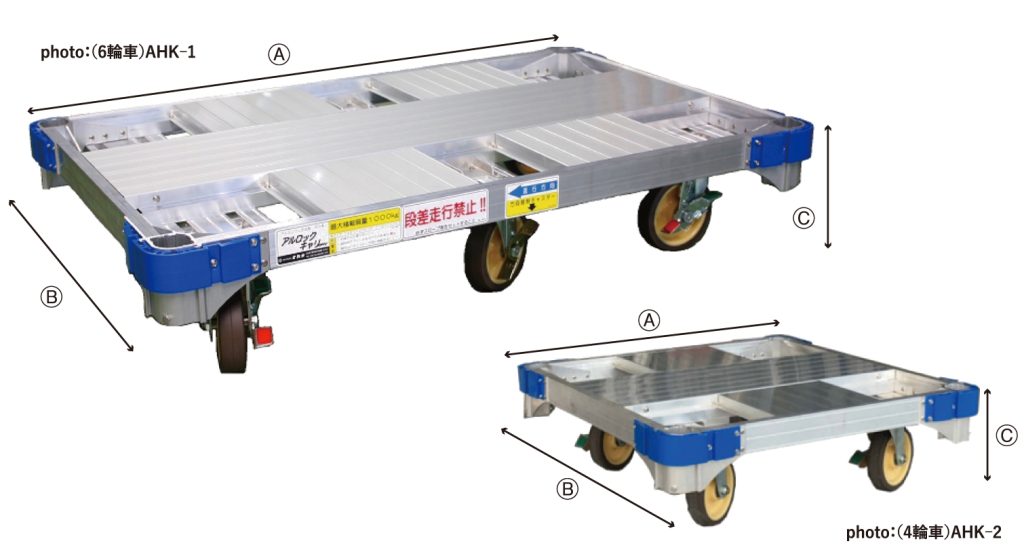

製品スペック
| 製品名 | 型 式 | コーナー ガード配色 |
最大積載質量（kg） | 車輪 | 荷台寸法（mm） | 質量（kg） | 税抜価格（円） | 税込価格（円） | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 車輪数 | 径 | 材質 | 外寸 | 内寸 | |||||||||||
| 幅Ⓐ | 長さⒷ | 高さⒸ | 幅Ⓐ | 長さⒷ | 高さⒸ | ||||||||||
| 標準タイプ | AHK-1 |  |
1000 | 6 ※1 | φ150 | ナイロンホイールウレタン車 | 775 | 1230 | 250 | 745 | 1200 | 250 | 28.0 | 126,000 | 138,600 |

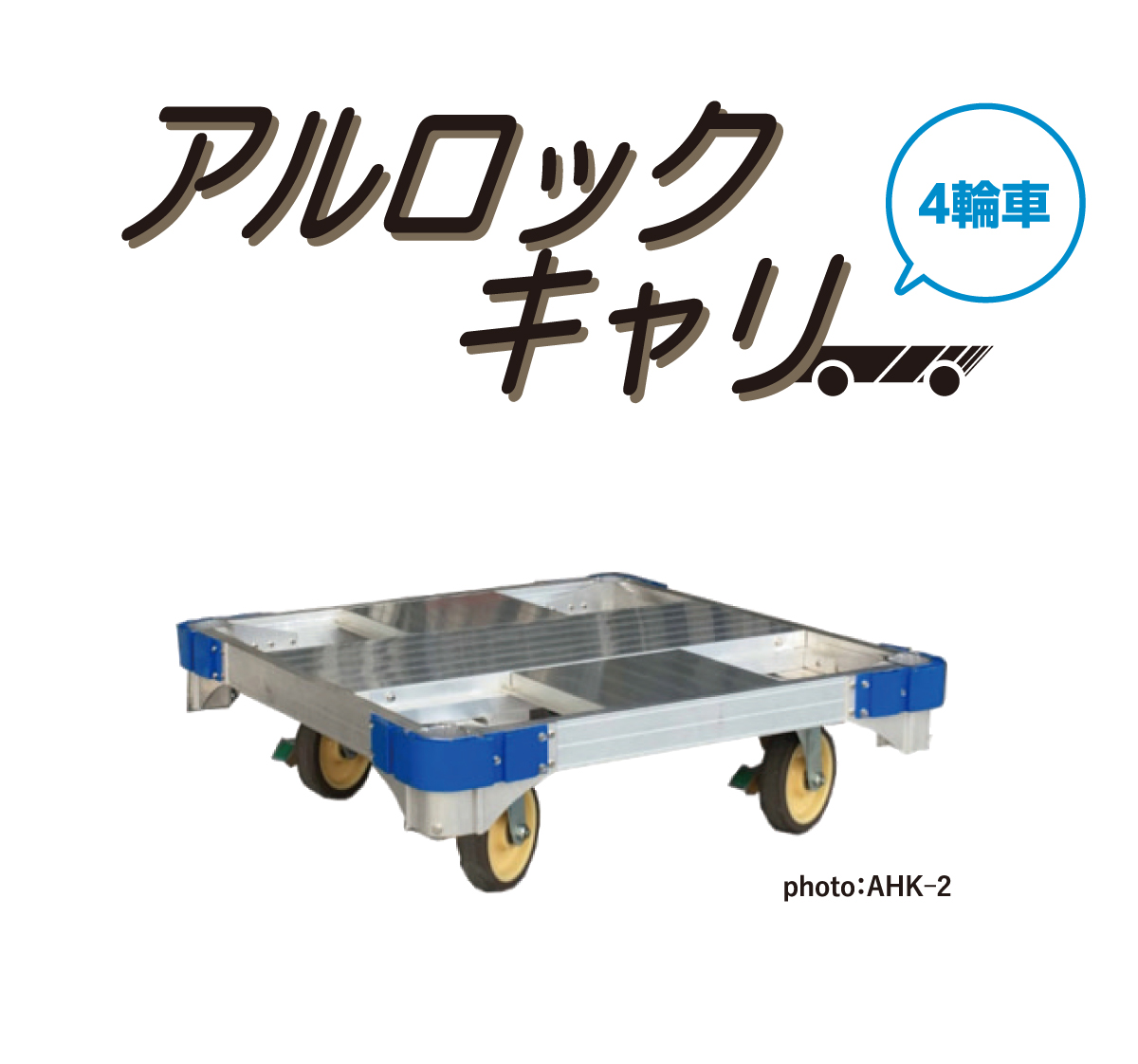

| AHK-2 | 800 | 4 ※2 | 775 | 745 | 20.5 | 118,000 | 129,800 | ||||||||
※1 中央：方向規制キャスター、四隅：ストッパー付自在キャスター
※2 四隅ストッパー付自在キャスター
高積載質量タイプ AHK-1Yシリーズ
アルロックキャリーの最大積載質量がUP！！
1500kg耐荷重のアルミ製台車が新登場
製品スペック
| 製品名 | 型 式 | コーナー ガード配色 |
最大積載質量（kg） | 車輪 | 荷台寸法（mm） | 質量（kg） | 税抜価格（円） | 税込価格（円） | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 車輪数 | 径 | 材質 | 外寸 | 内寸 | |||||||||||
| 幅Ⓐ | 長さⒷ | 高さⒸ | 幅Ⓐ | 長さⒷ | 高さⒸ | ||||||||||
| 高積載質量タイプ | AHK-1Y-6 |  |
1500 | 6 ※1 | φ150 | ナイロンホイールウレタン車 | 775 | 1230 | 250 | 745 | 1200 | 250 | 28.6 | 150,000 | 165,000 |
| AHK-1Y-4 | 1000 | 4 ※2 | 24.9 | 120,000 | 132,000 | ||||||||||
※1 中央：方向規制キャスター、四隅：ストッパー付自在キャスター
※2 四隅ストッパー付自在キャスター

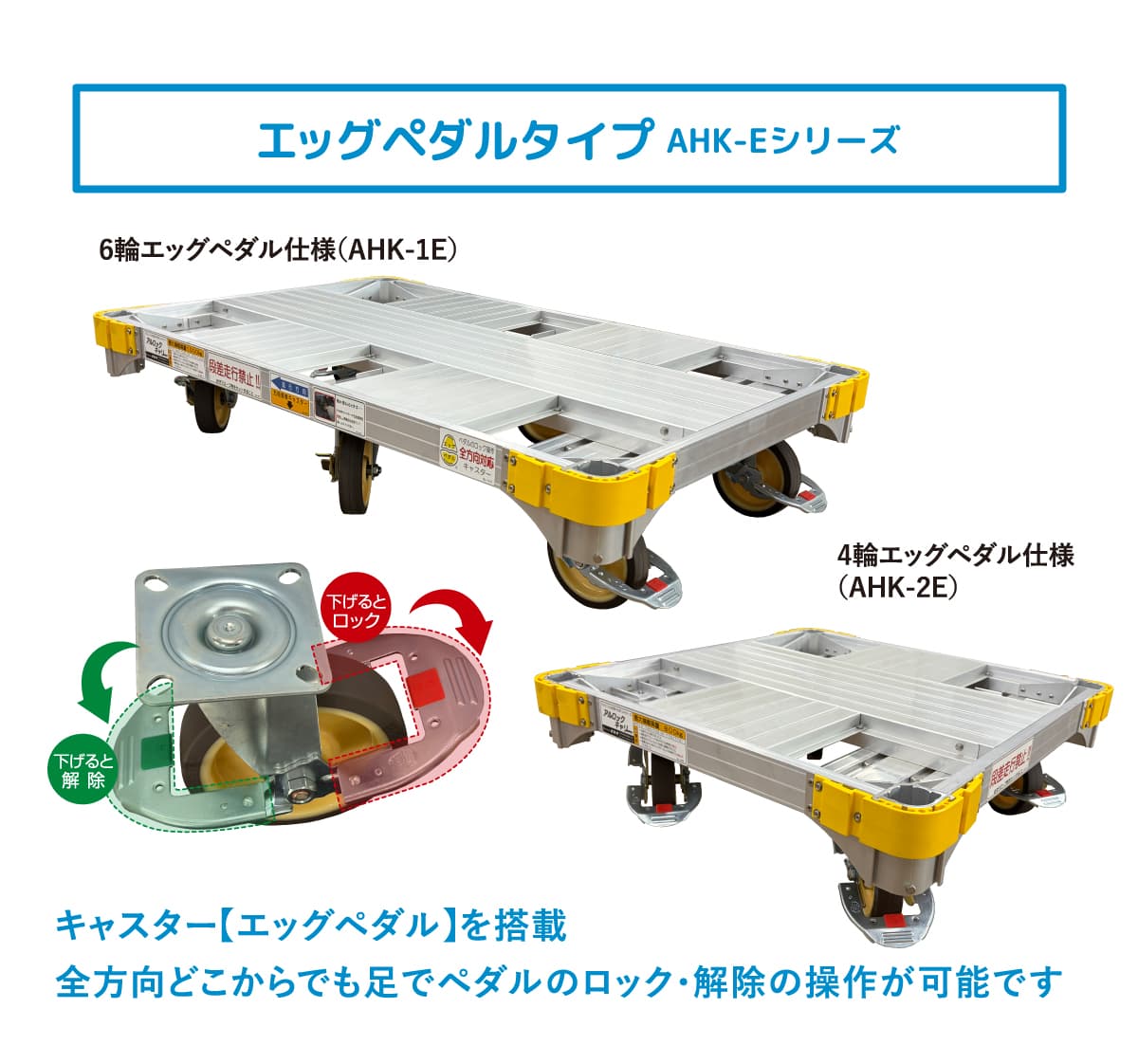

エッグペダルタイプ AHK-Eシリーズ
デザイン性・操作性・安定性を兼ね備えた
ストッパー付自在キャスター「エッグペダル」を搭載
製品スペック
| 製品名 | 型 式 | コーナーガード配色 | 最大積載質量（kg） | 車輪 | 荷台寸法（mm） | 質量（kg） | 税抜価格（円） | 税込価格（円） | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 車輪数 | 径 | 材質 | 外寸 | 内寸 | |||||||||||
| 幅Ⓐ | 長さⒷ | 高さⒸ | 幅Ⓐ | 長さⒷ | 高さⒸ | ||||||||||

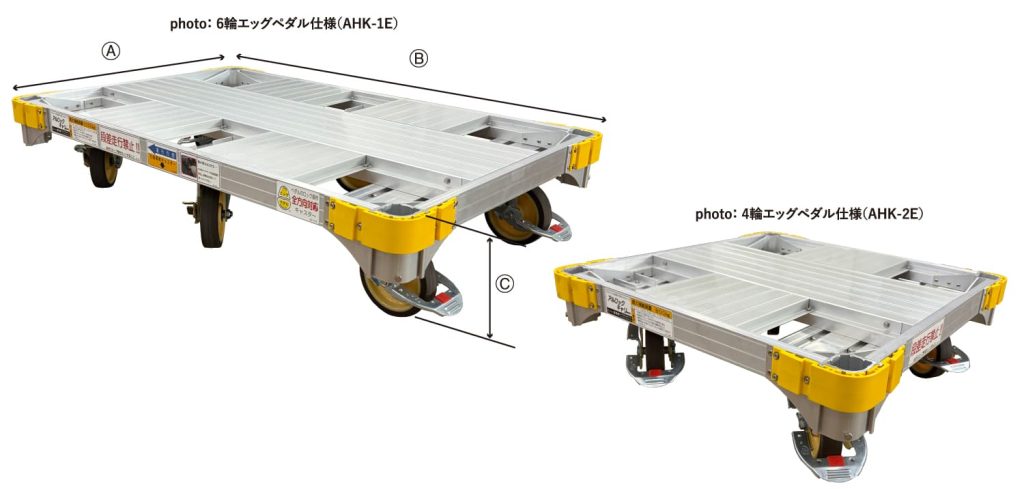

| エッグペダルタイプ | AHK-1E |  |
1000 | 6 ※1 | φ150 | ナイロンホイールウレタン車 | 775 | 1230 | 250 | 745 | 1200 | 250 | 29.4 | 141,000 | 155,100 |
| AHK-2E | 800 | 4 ※2 | 775 | 745 | 21.9 | 133,000 | 146,300 | ||||||||
※1 中央：方向規制キャスター、四隅：エッグペダル付自在キャスター
※2 エッグペダル自在キャスター

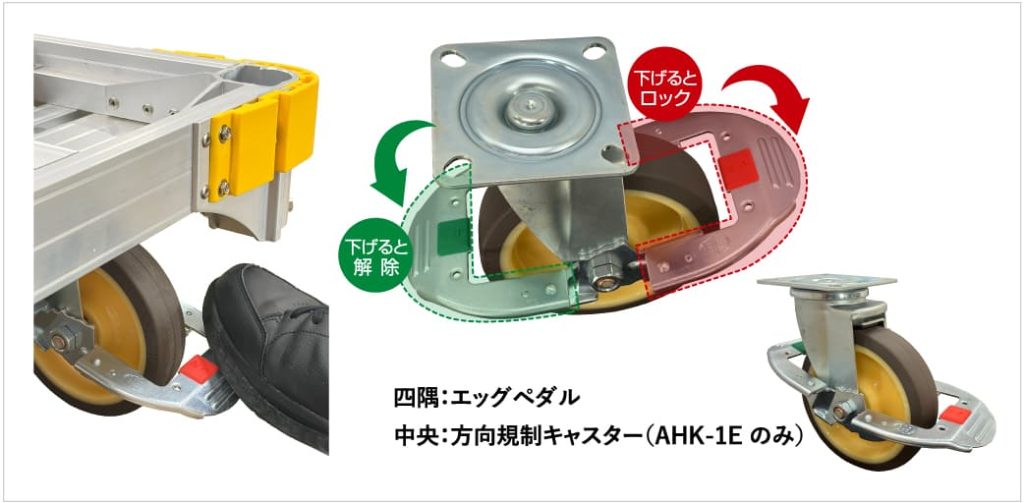

ペダルの視認性も向上してロック・解除が一目でわかる
キャスター旋回時、ペダルは本体フレームからはみださないよう設計しているため、人体や壁面にぶつかる心配がありません。
全方向どこからでも足でロック解除の操作が可能です。
アルロックキャリーの3つの特徴（全タイプ共通）

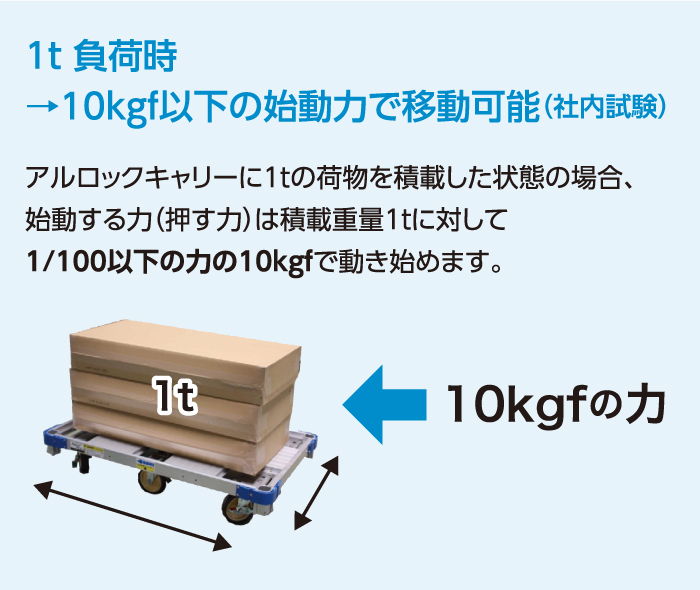

■POINT 01. 初動が軽い
移動性の軽さの秘密はキャスターにあり！
POINT01 を詳しく見る
❶ 始動力＝車輪材質の摩擦係数
→摩擦係数の低い硬質ウレタンを選定
❷ 通常の鋼製1000kg台車の車輪はφ200が多い
→φ150を採用により軽量化
❸ 旋回力＝操作性＝強度
→金具部の強度を重視し旋回力・操作性をUP
※標準タイプのみ
■POINT 02. 移動、積み重ねの安全性
移動が安全に行えます！
POINT02 を詳しく見る
❶ 高さを抑えて移動ができるようにφ150キャスターを採用。

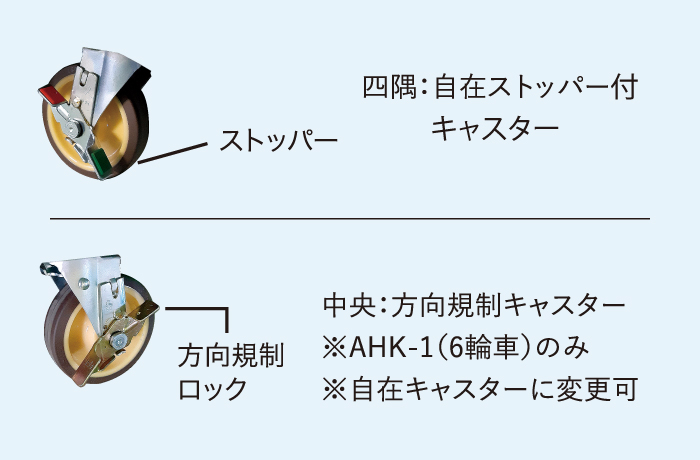

❷ 中央に方向規制キャスター採用
方向規制キャスターにより直進性能が増すことで、積載物を安定した状態で運搬が可能です。
方向規制は、あり・なしの切り替え可能！
○方向規制あり
直進方向への規制ができることで、蛇行することがなく、積載物の荷崩れや転倒を防ぐことができます。
○方向規制なし
規制を解除すれば、自在キャスターとして利用できるので、横移動が可能です。
※まっすぐ進めたい場合はキャスターを規制してください。

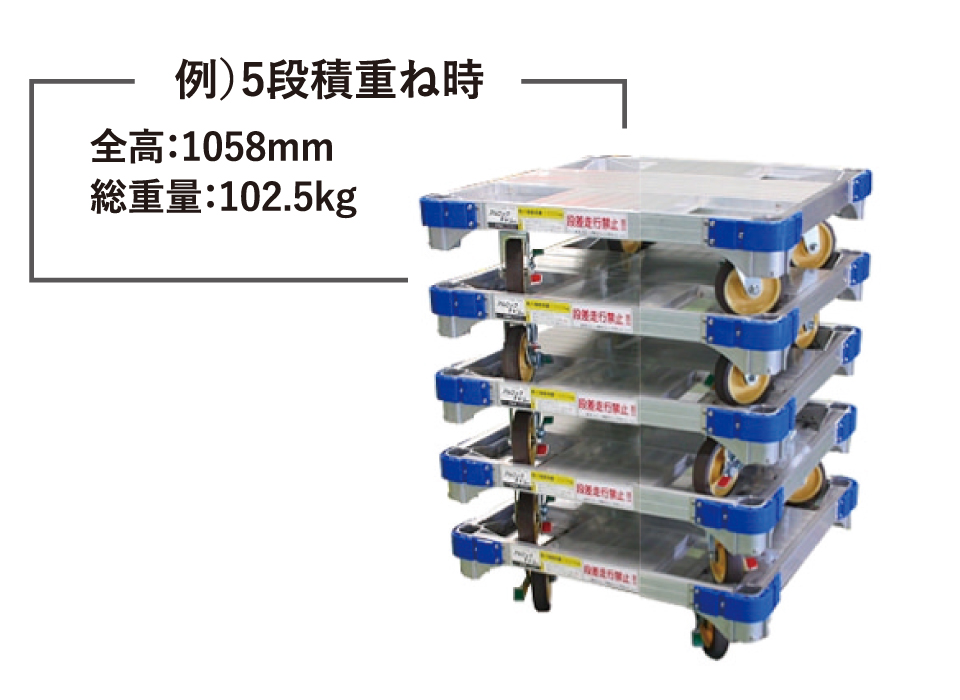

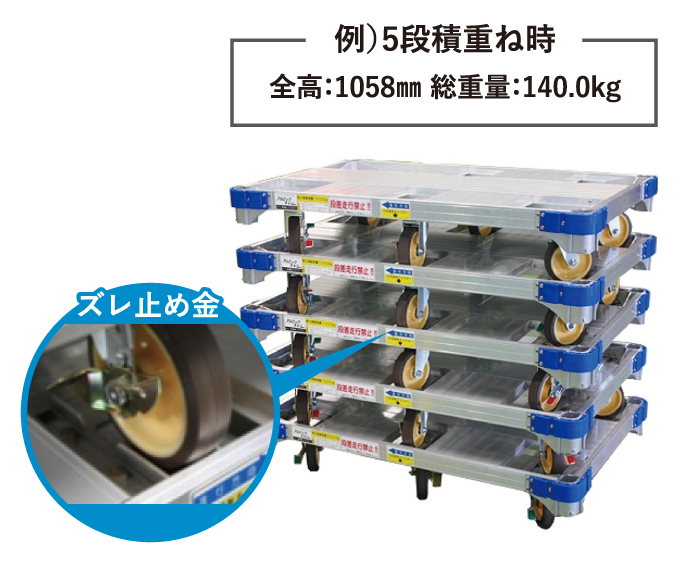

❸ 軽量なので持ち運びや積み重ねが簡単に行えます。
AHK-1の場合、1台あたり28.0kgと軽量！

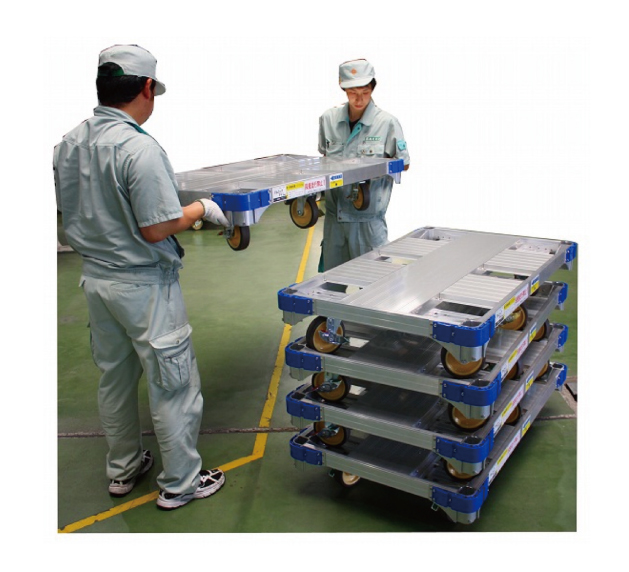

2人で積み重ねが行えます。
❹ ズレ止め金により積み重ね時の荷崩れや転倒を防ぎ、安全に移動が可能です。
❺ 6輪車の場合
→地面をしっかりと捉え安全に走行が可能です。
4輪車の場合
→機動性に優れ、小回りが可能です。
❻ 狭小スペースの移動、保管にも効果的です。
❼ エレベーターへの乗入れも行いやすいサイズ設計です。
■POINT 03. 耐久性をUPさせた構造
耐久性UPのポイントはここにあり！
POINT03 を詳しく見る
<キャスター>
ハイグレード仕様を採用。特殊鋼により強度・旋回能力がUP!
（φ150 ナイロンホイルウレタン車）

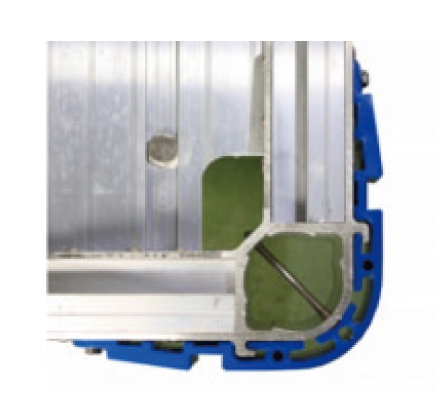

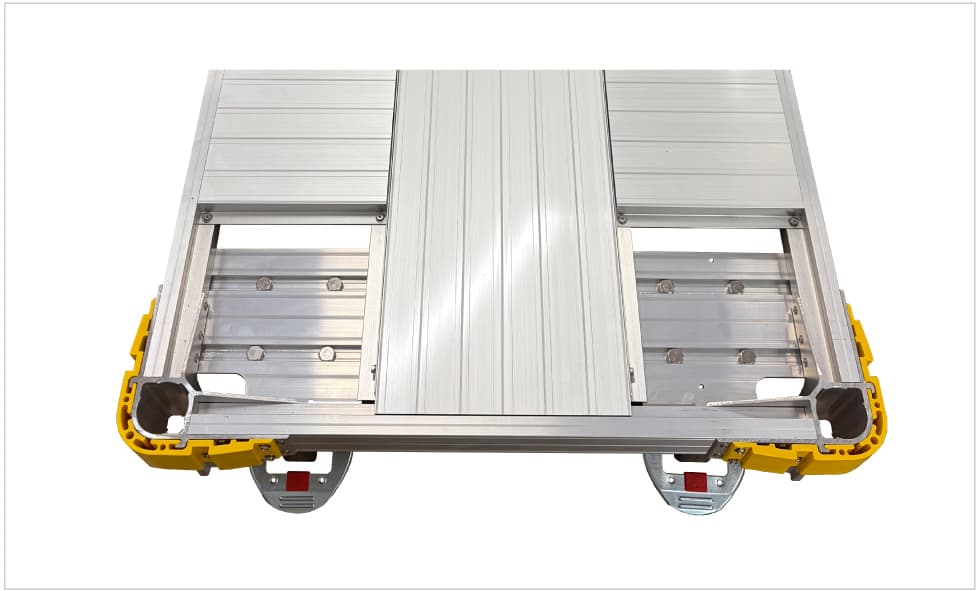

<コーナーソケット>

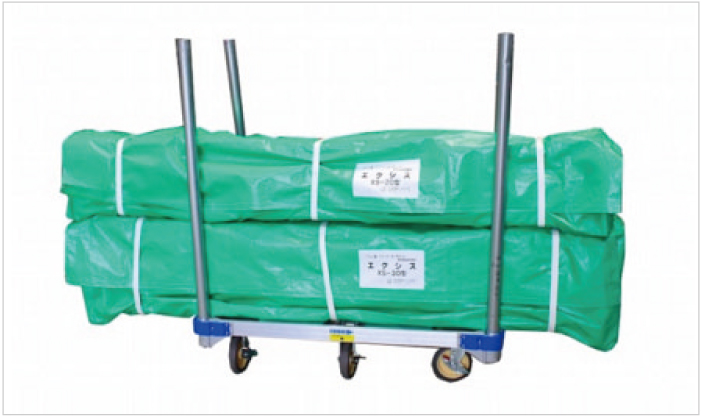

四隅に設置。φ48.6の単管パイプを四隅に差込み可能。
移動に力のかかる操作に対して強度アップを目的とした形状の型材を採用しました。
<樹脂製コーナーガード>
樹脂製のコーナーガードを採用。
人や壁などに当たる衝撃を和らげます。破損しにくい構造です。
タイプによって色が違うので間違うこともありません。
<フレームの接合部強化>
❶ アルミ本来の美観性
❷ 軽量を目的とした機能性
❸ 厳しい現場条件でも使用できる耐久性
各フレームの接合部に、高圧着のステンレス製ブラインドリベットを採用しました。
オプション一覧 ［より安全な作業へのご提案］
現場での安全対策にオススメ！すべてのタイプのアルロックキャリーに使用できます。

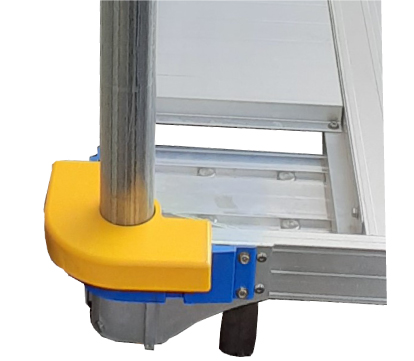

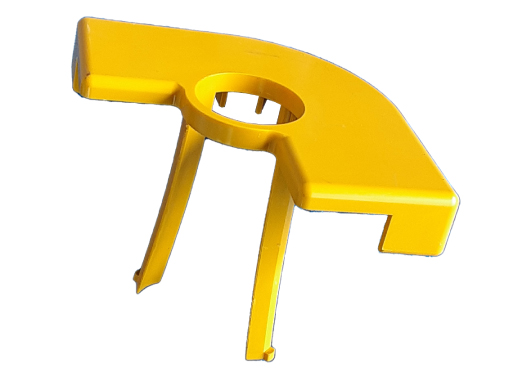

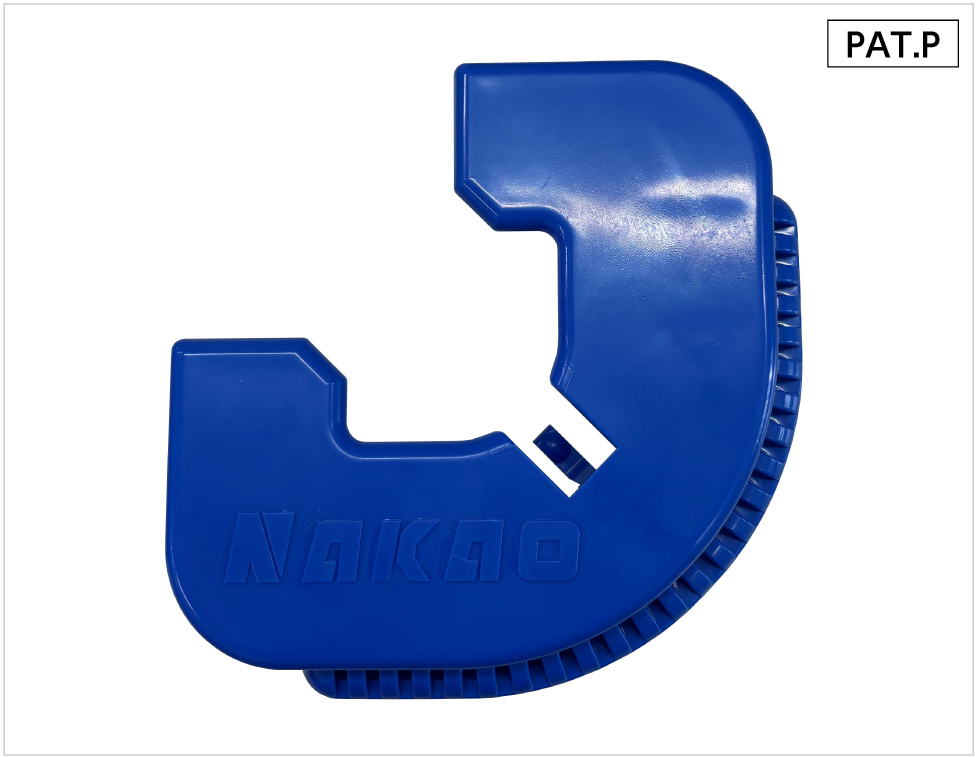

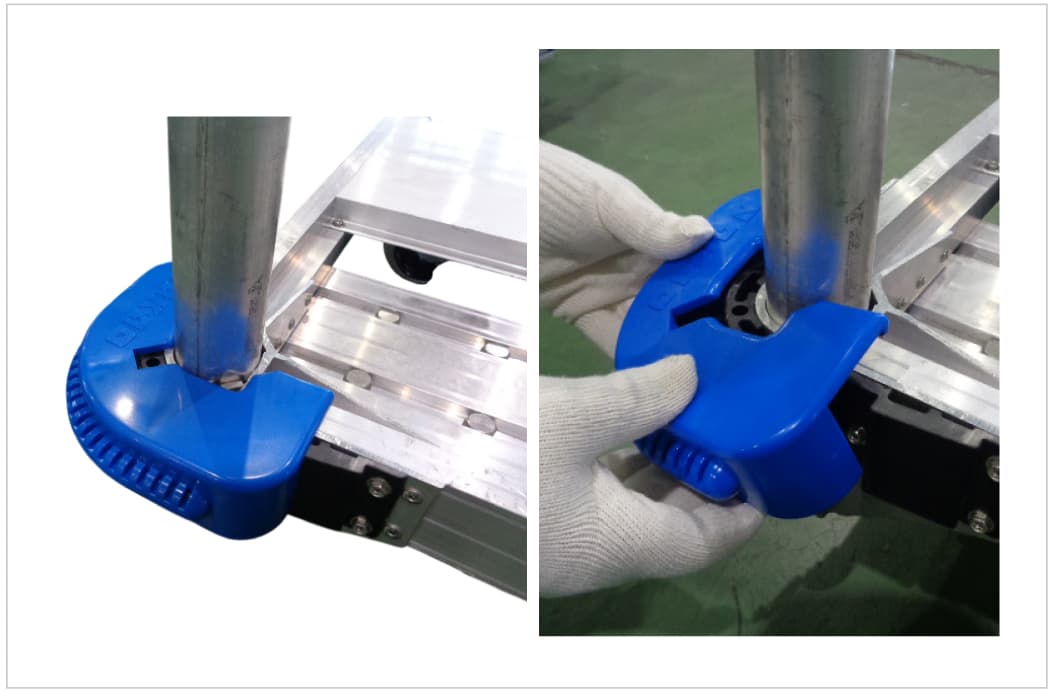

■ コーナーガードプラス
単管を差し込む事により、しっかり固定。
工具フリーで着脱可能。
| 型 式 | 税抜価格（円） | 税込価格（円） |
|---|---|---|
| CGP | 2,000 | 2,200 |
事前に防ぐ予防策

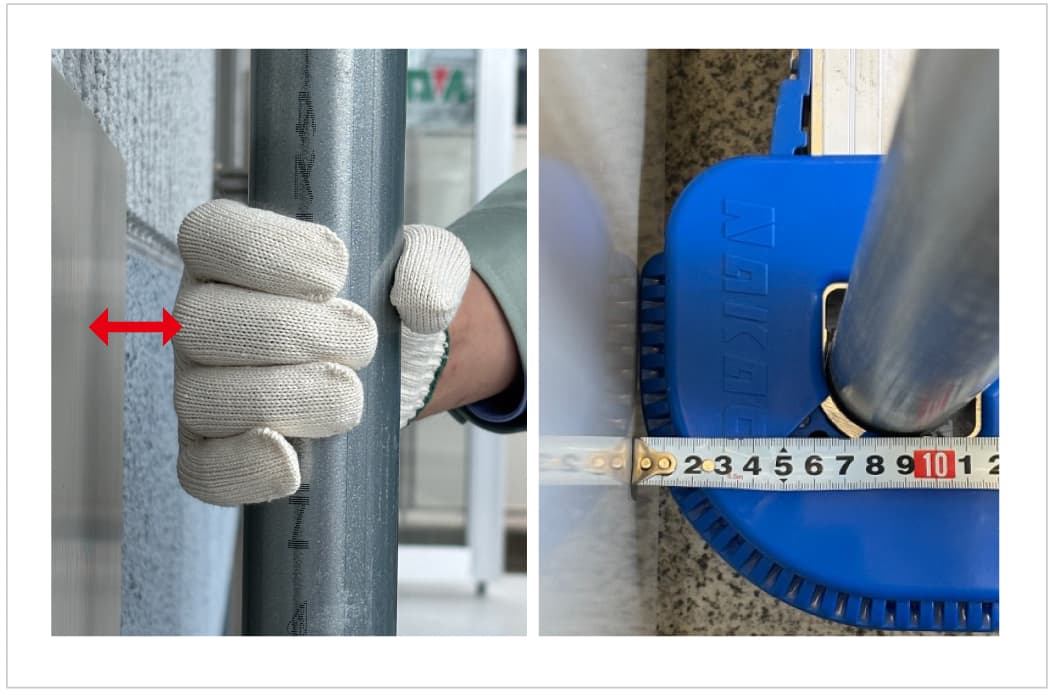

【手挟み防止】

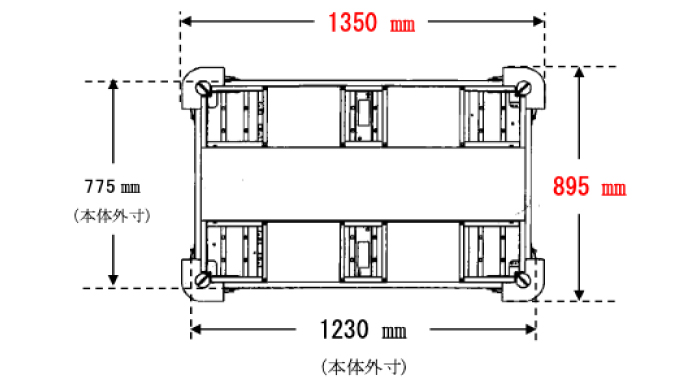

単管を握った時の壁面との隙間を50mm確保

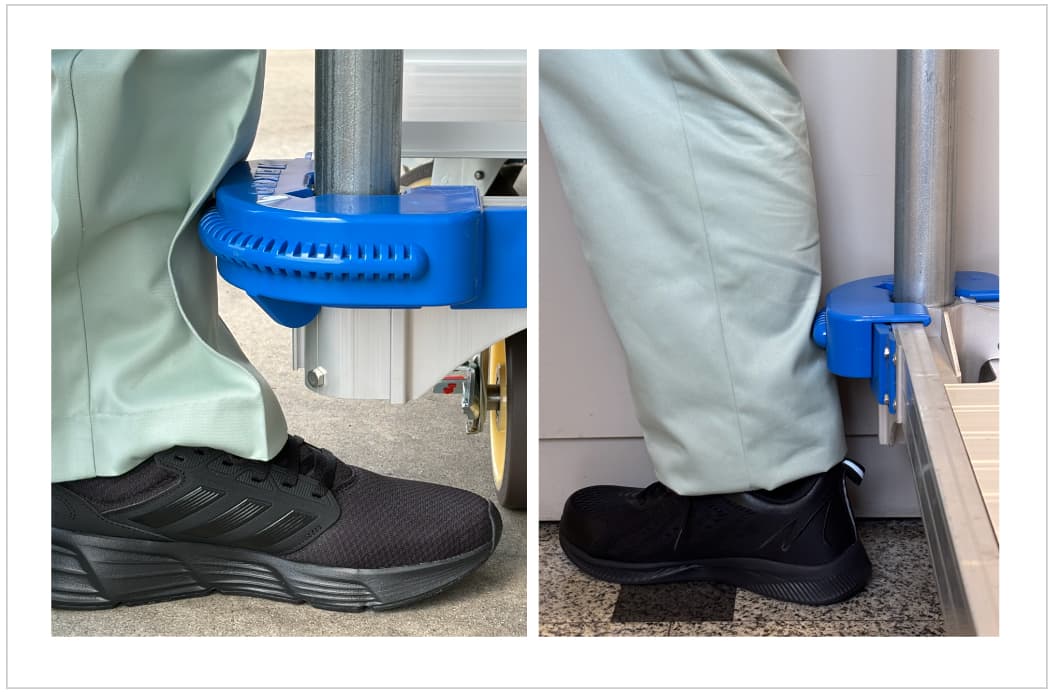

【足への衝撃を緩和】
【壁面の保護】
アルロックキャリーの端部が一目でわかる。加えて壁面などへの衝撃を緩和します。

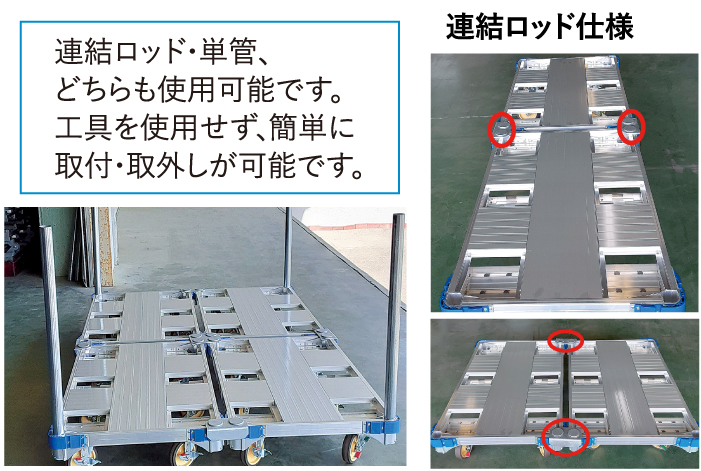

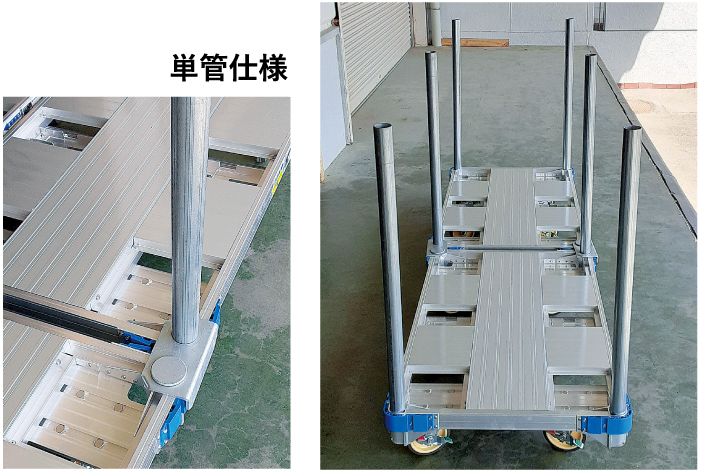

アルロックキャリーAHK型 連結ロッド・単管併用タイプ

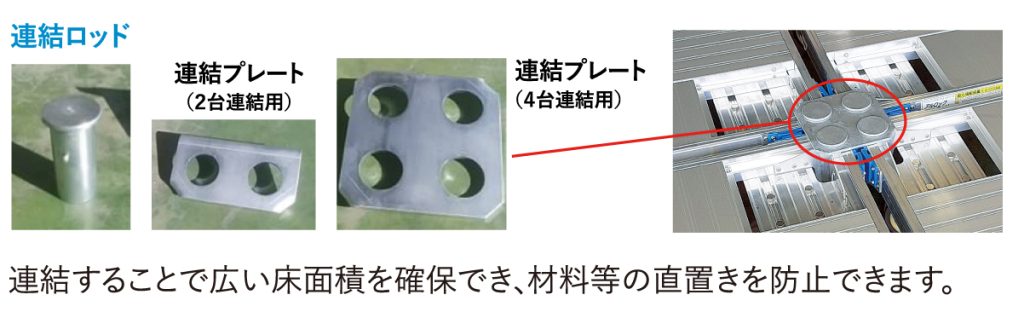

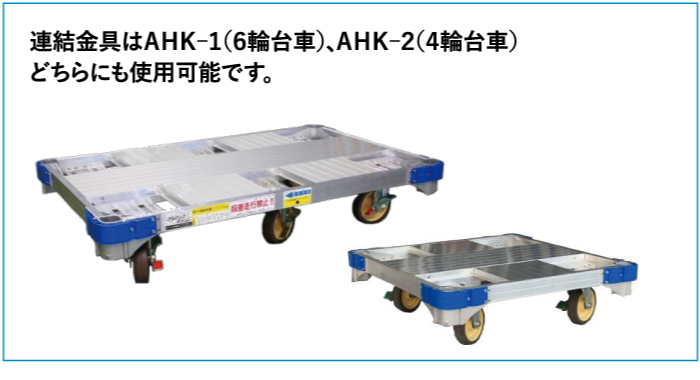

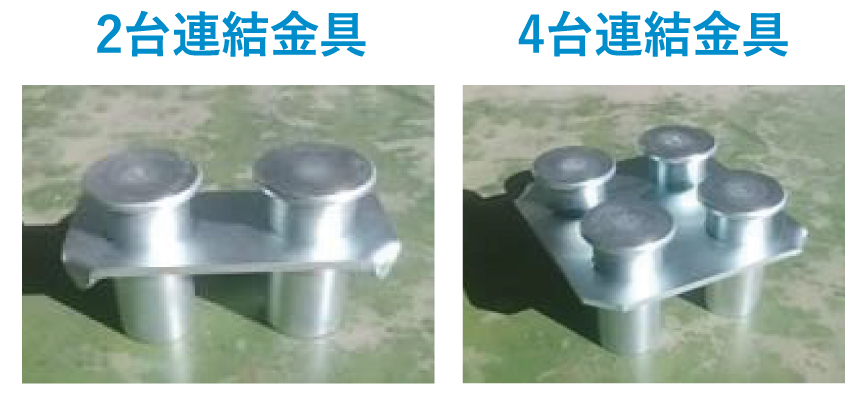

■ 連結金具
【連結金具のポイント】

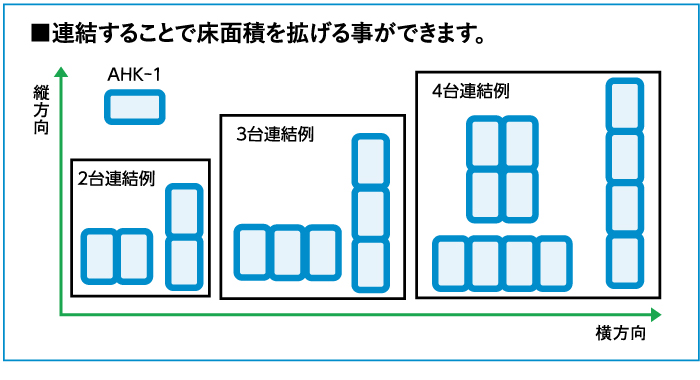

（1）連結することで、床面積を広くでき材料などの直置き防止に役立ちます。
（2）連結プレートに単管（φ48.6）を差込むことで荷崩れ防止に役立ちます。
①連結プレート（2方連結用）
②連結プレート（4方連結用）
| 商品名 | 型式 | 税抜価格（円） | 税込価格（円） |
|---|---|---|---|
| 2方連結金具 | AHKR-2 | 12,800 | 14,080 |
| 4方連結金具 | AHKR-4 | 21,500 | 23,650 |
※1. 連結状態での移動は連結金具が外れる可能性があるので御注意ください。
※2. 水平で無い場所（段差や傾斜地等）でのご使用はおやめください。
※3. フォークリフト・ユニック、ホイストなどを使用しての移動はおやめください。
