製品スペック表
■最大使用質量：150kg ※ESK-20：1台につき別途運賃
| 型式 | 垂直高（mm）Ⓐ | 天板部（mm） | 設置寸法（mm） | 収納寸法（mm） | 踏さん数 | 質量（㎏） | 手がかり棒 | キャスター（オプション付） | 取扱いポップ | 税抜価格（円） | 税込価格（円） | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 幅Ⓑ | 長さⒸ | 幅Ⓓ | 長さⒺ | 幅 | 長さ | 厚さ | |||||||||
| ESK-7 | 505〜693 | 500 | 1545 | 653〜702 | 2001〜2119 | 650 | 1690 | 170 | 2 | 13.5 | – | φ50 片側2個 | 1枚標準 | 102,000 | 112,200 |
| ESK-11S | 724〜1084 | 765 | 709〜802 | 1359〜1586 | 710 | 920 | 220 | 11.9 | オプション | – | 102,000 | 112,200 | |||
| ESK-11 | 1545 | 2139～2366 | 1690 | 170 | 16.2 | φ50 片側2個 | 120,000 | 132,000 | |||||||
| ESK-14 | 1057〜1417 | 795〜883 | 2349〜2576 | 860 | 1710 | 240 | 3 | 21.4 | 4本標準 | 155,500 | 171,050 | ||||
| ESK-18 | 1390〜1750 | 881〜973 | 2559〜2786 | 880 | 270 | 4 | 23.3 | 175,500 | 193,050 | ||||||
| ESK-20 | 1723〜1970 | 2060 | 968〜1030 | 3284〜3440 | 968 | 2222 | 220 | 5 | 27.7 | – | 207,500 | 228,250 | |||
安全性-Safety-
安全性をもっと詳しく見る
【01】 階段枠のひねりやガタつき、穴あれを防止
合体型ブラケット
ガセットプレートを支柱まで巻き込むデザインに変更した踏さんと支柱を2×2ヵ所で固定した合体型ブラケットは、セミチューブラリベットとの組合せで階段枠の剛性を高め、ひねりやガタつき、横揺れを抑止しています。
また、ボルトの使用をなるべく控えることで穴あれ防止にもなります。
補強金具
上部ステップ(踏さん)は補強金具付です。
折りたたみ金具のブッシュ
ストッパーピンの固定を面接触化させることで、ガタつきや揺れ防止と繰り返しによる穴あれを防ぎます。
ステンレスの導入拡大
材質劣化防止と、強度を変えずに軽量化することを目的にステンレスの導入を拡大しました。
【02】 伸縮脚部の大幅な剛性向上
伸縮脚と支柱の縦方向接触面積を増やし、前後からの衝撃耐久性を向上させ、縦方向のガタつきや揺れを抑えました。

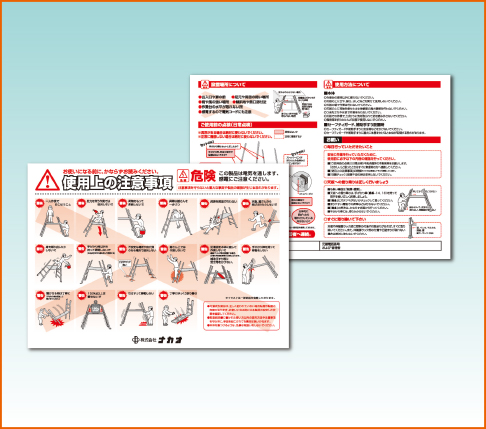

【03】 注意事項ポップの装着
大切な情報が必要な時にすぐにご確認いただけるよう、ご使用時の注意事項や日常点検のポイントをポップにして本体に標準装備しています。
【04】 階段の昇降角度は72.5°
昇降者の踏み外し防止を目的に、階段枠の角度を一般的な可搬式作業台の75°から72.5°にしました。
天板上から全ステップが視認できるので、安全に降下できます。
【05】 安全性と利便性を考えた天板デザイン
すべり止めモールの敷設
昇降時の踏み外しやすべりを防止するためすべり止めモールを天板両端（妻側）に敷設しました。
すべり止めモールは端部の視認性を高めるため、警告色の赤を採用。
バーリング数の増量+大口径化
天板のバーリング数を350穴に増量。
さらにバーリング径も12mmと大口径化することで滑り止め効果の向上とケレン等の付着物残現対策を施しました。
【06】 業界最大級のステップ幅（踏さん）
ステップ巾（踏さん）は業界最大級の60mm
作業性-Work-
【業界初】スライド式手がかり棒 （ESK-14、ESK-18、ESK-20は4本標準装備）
ナカオの手がかり棒は、新発想のスライド式なので、ステップ(踏さん)に乗らずとも接地面から予めセットが可能。
また回転運動ではないためセットの際、設置面積以上を必要としないので、狭い場所でのセットアップ時にも有効です。
機動性の向上-Mobility-
オプションのセーフティガードも一緒に折畳めます。
オプション一覧 ［より安全な作業へのご提案］
■ ESK-20はこちらの専用オプション一覧をご覧ください。
①ESK-11用手がかり棒（受金付）
（ESK-TE11L/R）
11用妻側一体式セーフティガードとの併用で四方囲いが可能になりました。
取付けたままの収納ができます。

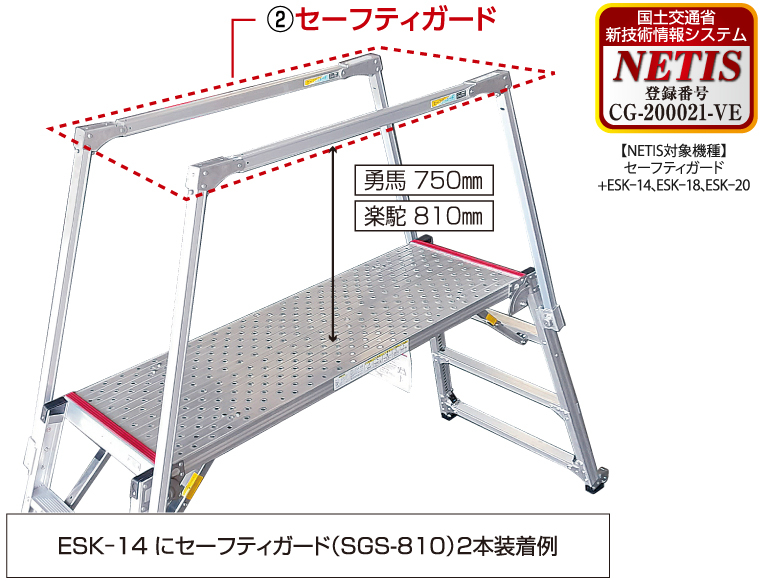

②セーフティガード（SGS-810）
●側方の端部をお知らせします。（セーフティガードは補助手すり機能とは異なります。）
●セーフティガードは手がかり棒に装着したまま収納することができます。

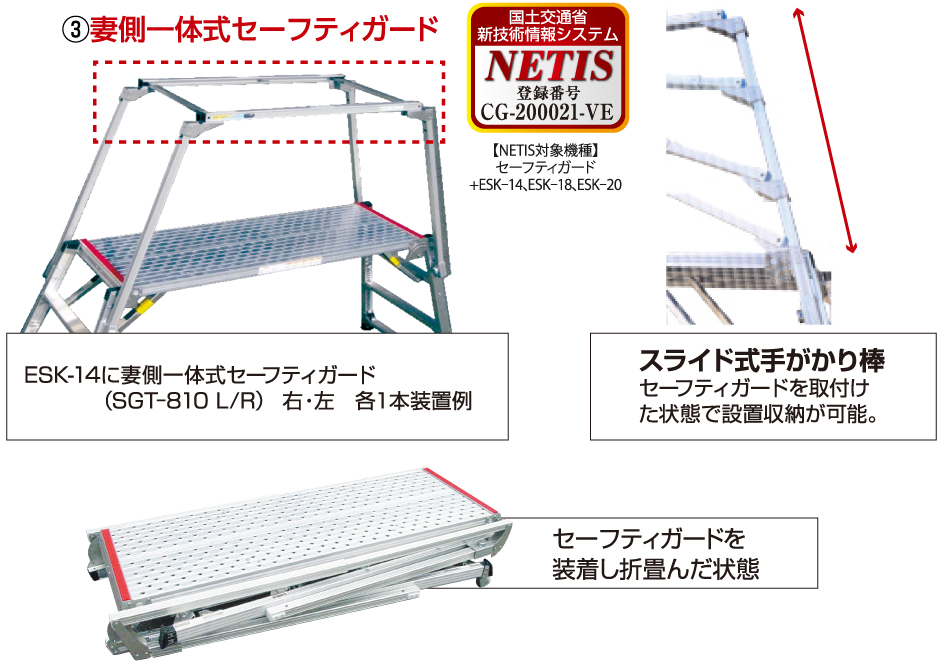

③妻側一体式セーフティガード（SGT-810 L/R）
●側方の端部をお知らせします。（セーフティガードは補助手すり機能とは異なります。）
●手がかり棒に装着したまま収納することができます。
●妻側一体式セーフティガードは左右がありますのでご注意ください。
④11用妻側一体式セーフティガード
（SG11T-810）
●側方の端部をお知らせします。
●ESK-11用手がかり棒（受金付）（R/L）との併用で四方囲いが可能になりました。
●取付けには、ESK-11用手がかり棒（受金付）（ESK-TE11L/R）が必要です。
⑤ESK用 補助手すり（HE-900）
●勇馬の補助手すりは仮設工業会「墜落防止設備等に関する技術基準」手すり第二種に準じた強度を保有しています。
●取り付けたままの収納はできません。
●中さんと幅木（h：100mm）がついています。
⑥ESK-11S用妻側一体式補助手すり（HET-900S）
●墜落・転落防止が目的の補助手すりで両側に設置すると四方囲いになります。
●取り付けたままの収納はできません。
⑦アウトリガー（DOE）
●横転防止を目的にアウトリガーをご用意いたしました。
●アウトリガーを２本ご用意頂ければ、片面二箇所・両面中央など、場所や本数を変えられる様工夫しました。
⑧ESK-11用アウトリガー（DOE-11）
●横転防止を目的にアウトリガーをご用意いたしました。
●アウトリガーを２本ご用意頂ければ、片面二箇所・両面中央など、場所や本数を変えられる様工夫しました。

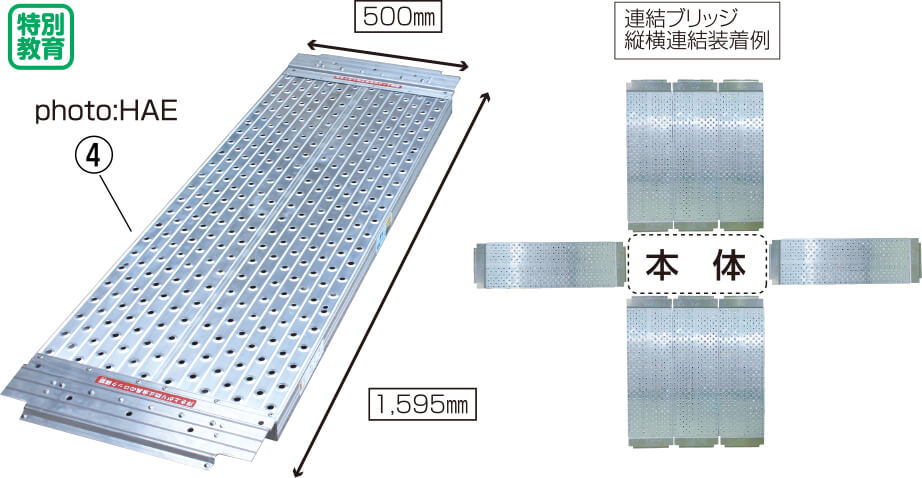

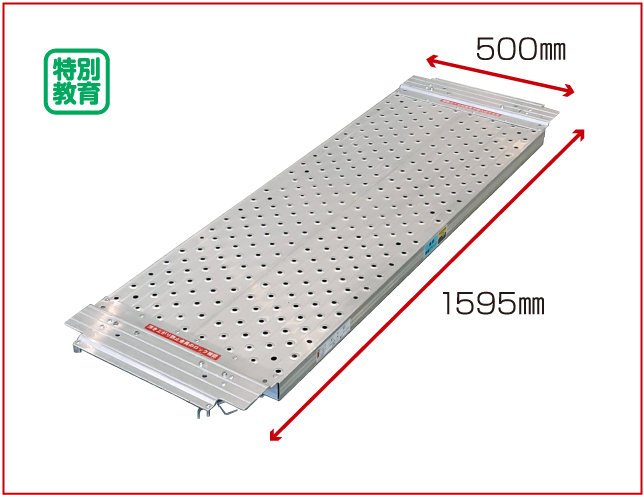

⑨ESK用連結ブリッジ（HAE）
●連結ブリッジは縦横兼用としたことで在庫運用も簡素化できます。
●縦・横を組み合わせると敷き詰めることもできます。
●補助手すり（HE-900）を装着できます。

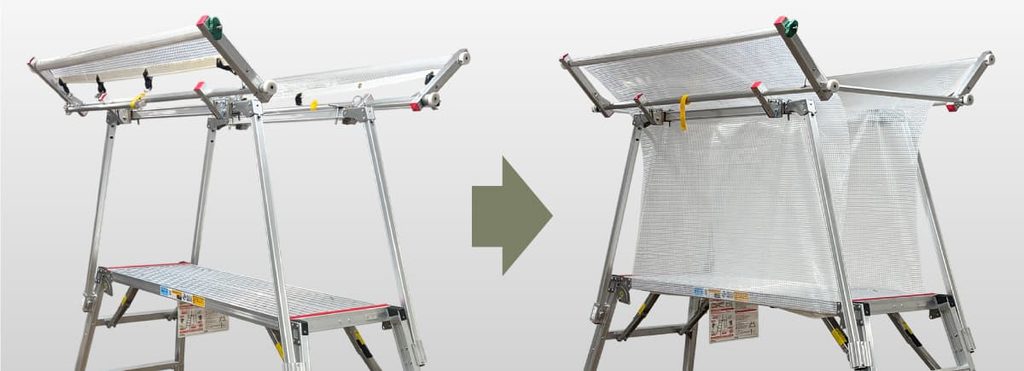

NEW⑩ドロップガード 楽駝 / 勇馬用（DG-1510）

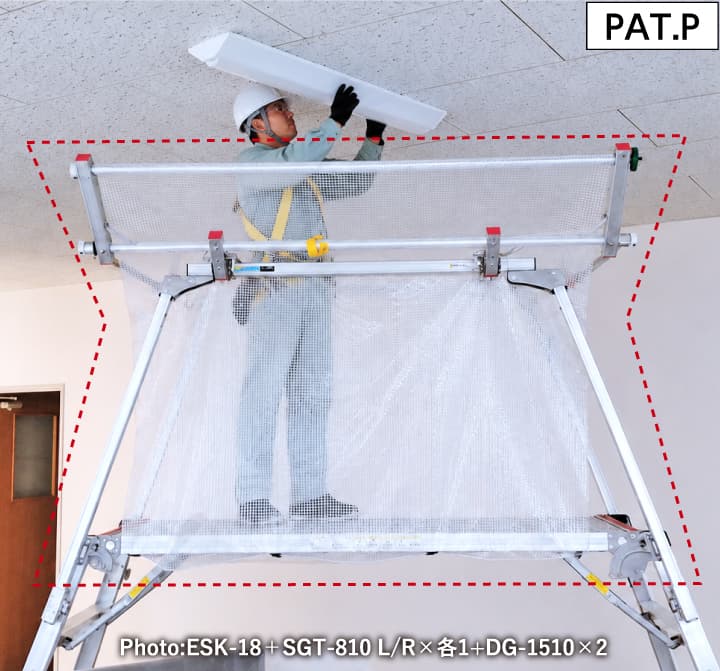

作業中の落下物防止に！！
リニューアル工事などの際に工具や材料等の落下防止に役立ちます。
■工具を使わず簡単に取付けが可能です。
※ドロップガードの取付けにはセーフティガードまたは妻側一体式セーフティガードの使用が必要です。
■作業床よりも外側の落下を防止

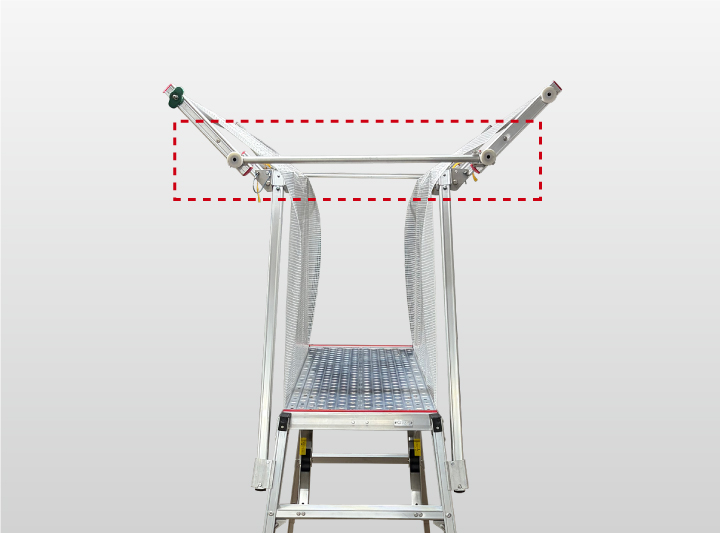

■妻側バーで四方囲いにも対応
【注意】
・鋭利な物を落とした場合、シートが破れて机上に落下するおそれがあります。
・作業者を含む重量物の落下は想定しておりません。
・製品に体重をかけたり、シート部に物を置かないでください。
製品スペック表
（※1）妻側一体式セーフティガード使用時
| 型式 | 使用時シート寸法（mm） | 収納寸法（mm） | 張り出し幅（mm） | 1枠質量（㎏） | 税抜価格（円） | 税込価格（円） | |||
|---|---|---|---|---|---|---|---|---|---|
| 高さ | 長さ | 幅 | 長さ | 厚さ | |||||

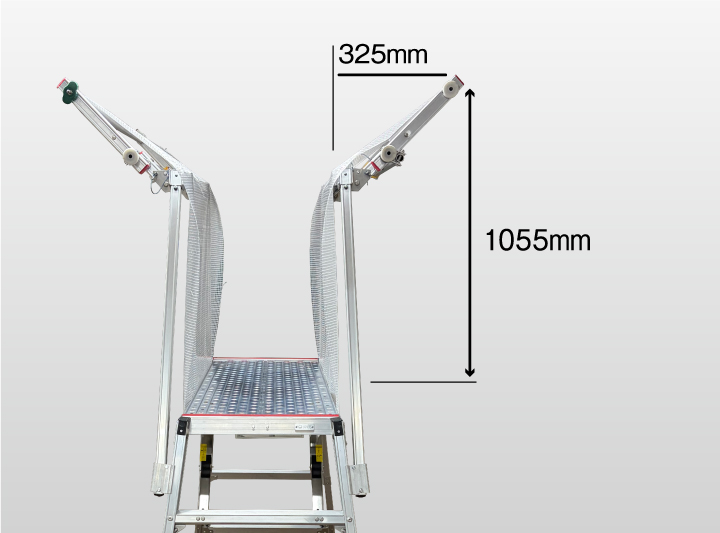

| DG-1510 | 1055（※1） | 1370 | 1565 | 445 | 130 | 325 | 4.0 | 60,000 | 66,000 |
※1本につき別途運賃 ■本体の両側に設置する場合は、ドロップガードが2本必要です。
オプション組合せ可否表
※ ESK-20は専用オプション一覧をご覧ください。
| 商品名 | 型式 | 質量（kg） | 税抜価格（円） | 税込価格（円） | ESK-7 | ESK-11S | ESK-11 | ESK-14 | ESK-18 | ESK-20※ |
|---|---|---|---|---|---|---|---|---|---|---|
| ①ESK-11用手がかり棒 (受金付)R |
ESK-TE11R | 0.7 | 8,000 | 8,800 | – | ● ※1 | ● ※1 | – | – | – |
| ①ESK-11用手がかり棒 (受金付)L |
ESK-TE11L | 0.7 | 8,000 | 8,800 | – | ● ※1 | ● ※1 | – | – | – |
| ②セーフティガード | SGS-810 | 1.4 | 15,500 | 17,050 | – | – | – | ● | ● | – |
| ③妻側一体式 セーフティガードR |
SGT-810R | 1.7 | 24,200 | 26,620 | – | – | – | ● | ● | – |
| ③妻側一体式 セーフティガードL |
SGT-810L | 1.7 | 24,200 | 26,620 | – | – | – | ● | ● | – |
| ④11用妻側一体式 セーフティガード |
SG11T-810 | 1.7 | 24,200 | 26,620 | – | – | ●※2 | – | – | – |
| ⑤ESK用補助手すり | HE-900 | 5.2 | 55,500 | 61,050 | ● | – | ● | ● | ● | – |
| ⑥ESK-11S用妻側一体式 補助手すり |
HET-900S | 4.2 | 38,800 | 42,680 | – | ● | – | – | – | – |
| ⑦アウトリガー | DOE | 1.8 | 22,200 | 24,420 | – | – | – | ● | ● | – |
| ⑧ESK-11用アウトリガー | DOE-11 | 1.5 | 22,200 | 24,420 | – | ● | ● | – | – | – |
| ⑨ESK用連結ブリッジ | HAE | 8.3 | 68,500 | 75,350 | ● | ● ※3 | ● | ● | ● | ● |
| ⑩ドロップガード 楽駝 / 勇馬用 ※4 |
DG-1510 | 1枠 4.0 | 60,000 | 66,000 | – | – | ▲ | ● | ● | – |
※1 本体への取付けはお客さまにてお願いいたします。
※2 取付けにはESK-11用手がかり棒（ESK-TE11L/R）が必要です
※3 ESK-11Sを楯列に連結する場合のみご利用になれます。
※4 ドロップガードの取付け（▲）には、11用手がかり棒（受金付）と、11用妻側一体式セーフティガードの使用が必要です。
ドロップガードの取付け（●）には、セーフティガードまたは妻側一体式セーフティガードの使用が必要です。
勇馬取り扱いマニュアル動画
勇馬 ESK-20初登場！
作業床高さ・長さ共に可搬式作業台、最大！
「勇馬の2m位の高さのモノはないの？」のご要望をカタチにしました。
作業ポイントが約4mの高さで使用できるので、新築工事はもちろん、リニューアル工事にも使えます。
製品スペック表
■最大使用質量：150kg ※ESK-20：1台につき別途運賃
| 型式 | 垂直高（mm）Ⓐ | 天板部（mm） | 設置寸法（mm） | 収納寸法（mm） | 踏さん数 | 質量（㎏） | 手がかり棒 | キャスター （オプション付） |
取扱い ポップ |
税抜価格（円） | 税込価格（円） | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 幅Ⓑ | 長さⒸ | 幅Ⓓ | 長さⒺ | 幅Ⓕ | 長さⒼ | 厚さ | |||||||||
| ESK-20 | 1723〜1970 | 500 | 2060 | 968〜1030 | 3284〜3440 | 968 | 2222 | 220 | 5 | 27.7 | 4本標準 | – | 1枚標準 | 207,500 | 228,250 |
オプション利用で更に安全に！長く！
広く！設置が可能。
ESK用連結ブリッジを併用することで、作業スペースを長く、
広く設置でき、足元の安全性が向上し安定した作業が行なえます。
作業状況
photo：ESK-20
オプション
・ESK-20専用 妻側一体式セーフティガード（SG20T-810）
・ESK-20専用 アウトリガー（DOE-20）２本装着例
ESK-20用オプション一覧［より安全な作業へのご提案］
ESK-20以外のサイズのオプションはこちらをご覧ください。

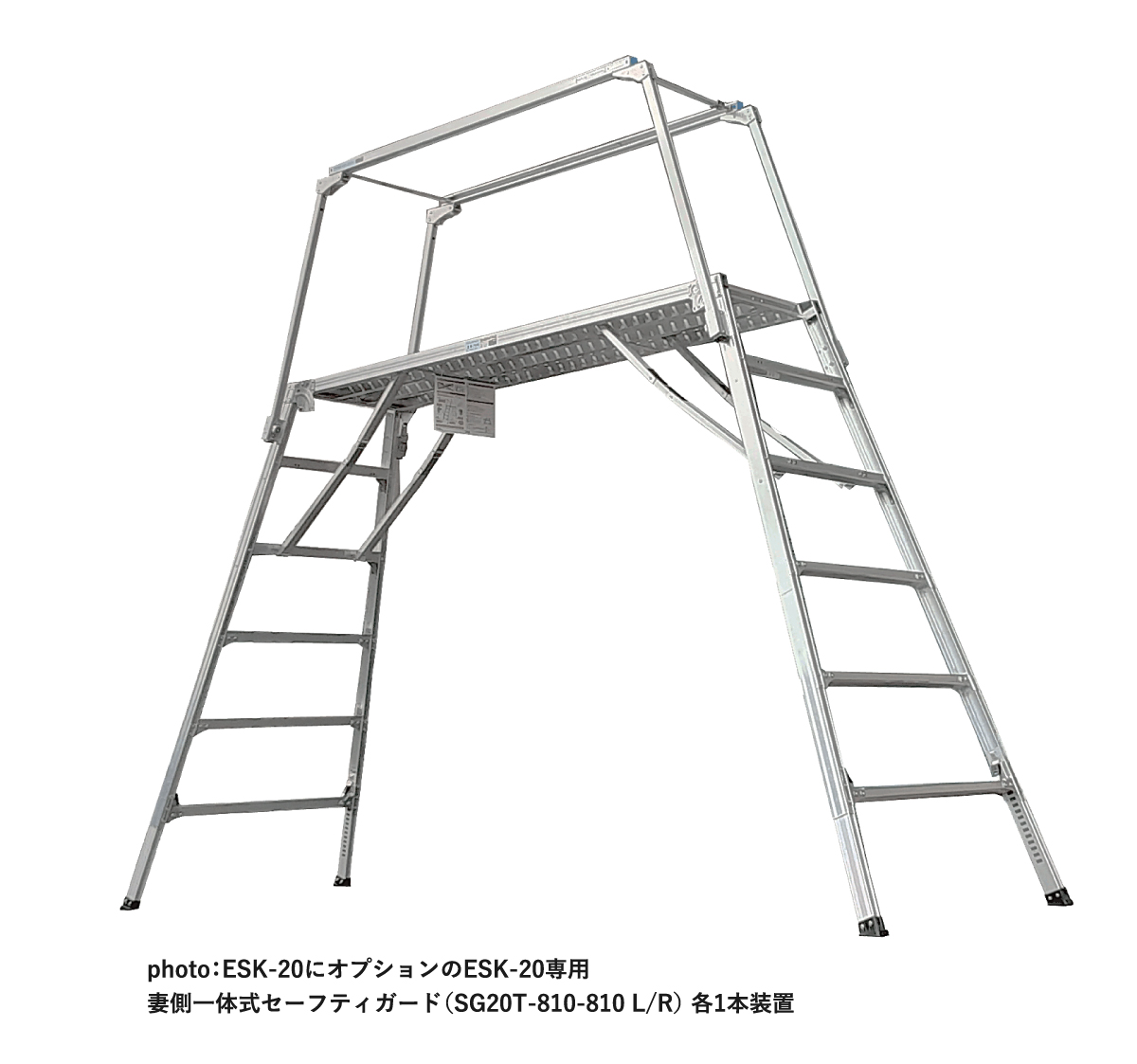

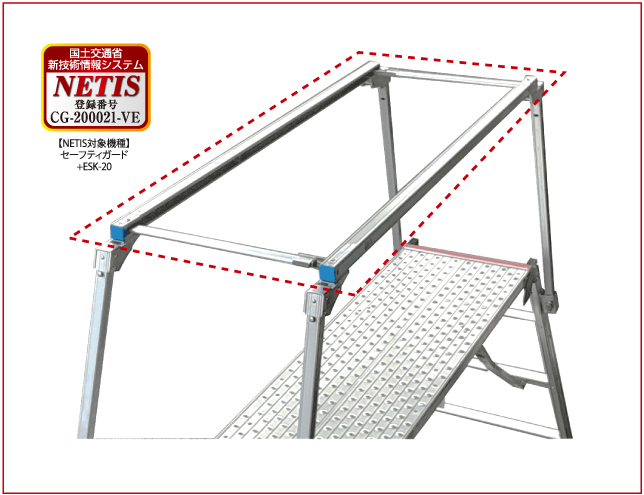

ESK-20用妻側一体式セーフティガード （SG20T-810L/R）
●側方の端部をお知らせします。（セーフティガードは補助手すり機能とは異なります。）
●妻側一体式セーフティガードは手がかり棒に装着したまま収納することができます。
ESK用連結ブリッジHAE
縦・横方向が兼用でご使用可能です。
その他のサイズの勇馬ESK型にもご使用できます。
補助手すり（HE-900）を装着できます。

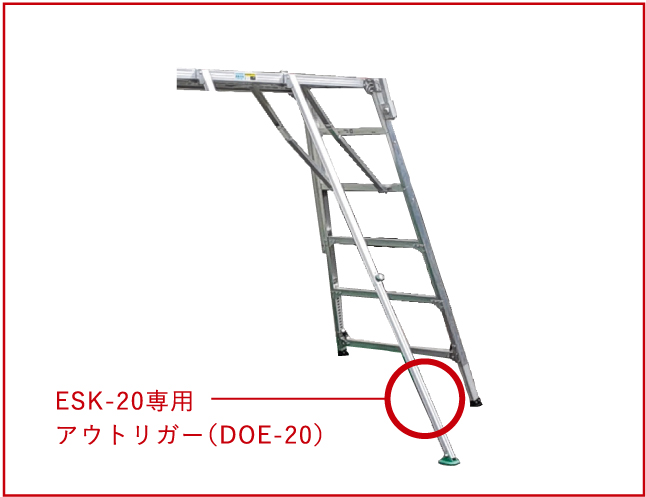

ESK-20用アウトリガー
（DOE-20）
●横転防止を目的にアウトリガーをご用意いたしました。
●アウトリガーを２本ご用意頂ければ、片面二箇所・両面中央など、場所や本数を変えられる様工夫しました。
オプション表
| 製品名 | 型式 | 質量（kg） | 税抜価格（円） | 税込価格（円） |
|---|---|---|---|---|
| ESK-20用 妻側一体式セーフティガードＲ | SG20T-810R | 2.0 | 26,800 | 29,480 |
| ESK-20用 妻側一体式セーフティガードＬ | SG20T-810L | 2.0 | 26,800 | 29,480 |
| ESK-20用 アウトリガー | DOE-20 | 1.9 | 25,200 | 27,720 |
| ESK用 連結ブリッジ | HAE | 8.3 | 68,500 | 75,350 |
